Tonerider
Legacy Member
Iemand die me kan zeggen wat ik hier aan kan doen?
Ik heb een houder voor mijn DAC ontworpen in Blender. Deze daarna geimporteerd in Creality Slicer. Op de beelden toont hij ook het design zoals ontworpen.
Echter bij het printen gaat er iets mis. De bodem doet hij nog goed. Er is een deel vrij voor kabels en dit laat hij tijdens het printen ook vrij. Maar zodra de bodem gedaan is en hij enkel de randen zou moeten printen, begint hij de binnenkant op te vullen.
Aan wat ligt dit?
Ik heb een houder voor mijn DAC ontworpen in Blender. Deze daarna geimporteerd in Creality Slicer. Op de beelden toont hij ook het design zoals ontworpen.
Echter bij het printen gaat er iets mis. De bodem doet hij nog goed. Er is een deel vrij voor kabels en dit laat hij tijdens het printen ook vrij. Maar zodra de bodem gedaan is en hij enkel de randen zou moeten printen, begint hij de binnenkant op te vullen.
Aan wat ligt dit?
Patj
Legacy Member
Zelf geen 3D-drukker ;-), maar heb een vraagje voor de mensen hier puur uit interesse van hoever de technologie staat. Ik vroeg mij af, denken jullie dat in de toekomst alles gerepareerd zal kunnen worden met 3D-printing? Gaande van gescheurd papier, tot gebroken kopjes of uw grasmachine? Dus gewoon uw resten in zo een machine steken, en hopla alles is gerepareerd? Of is dat te futuristisch?
Tonerider
Legacy Member
het bleek aan het model te liggen. Het was niet 'manifold'. Maar ik heb de raad gekregen om het in Windows 3d builder in te laden en dat herkende de fout en heeft dat met een klik op de knop automatisch hersteld.Cerulean zei:
Neen. Ten eerste moet je nog steeds alles zelf ontwerpen.Patj zei:
Ten tweede werkt het d.m.v. smelten. O.a. Papier of karton kan zo niet gemaakt worden. Dus niet alle materialen lenen er zich voor.
En bij andere materialen ligt het smeltpunt zo hoog dat het niet veilig zou zijn om dat in een thuisomgeving te doen.(plus eventuele schadelijke dampen.)
JohnnyricoMC
Legacy Member
PLA gaat cava ze, zeker als ge een raam open hebt staan.
ABS is de smeerlapperij waarbij ge niet in dezelfde kamer wilt blijven. Ben ik paar jaar geleden eens echt ziek van geworden.
PETG is zo een twijfelgevalleke. En carbonfiber-filled filamenten zou ik ook niet te lang bij vertoeven, zelfs met open raam.
ABS is de smeerlapperij waarbij ge niet in dezelfde kamer wilt blijven. Ben ik paar jaar geleden eens echt ziek van geworden.
PETG is zo een twijfelgevalleke. En carbonfiber-filled filamenten zou ik ook niet te lang bij vertoeven, zelfs met open raam.
Mulle
Legacy Member
Ik ben eens begonnen met een leuk projectje en is nu bijna af. Als sinds eind mei bezig.

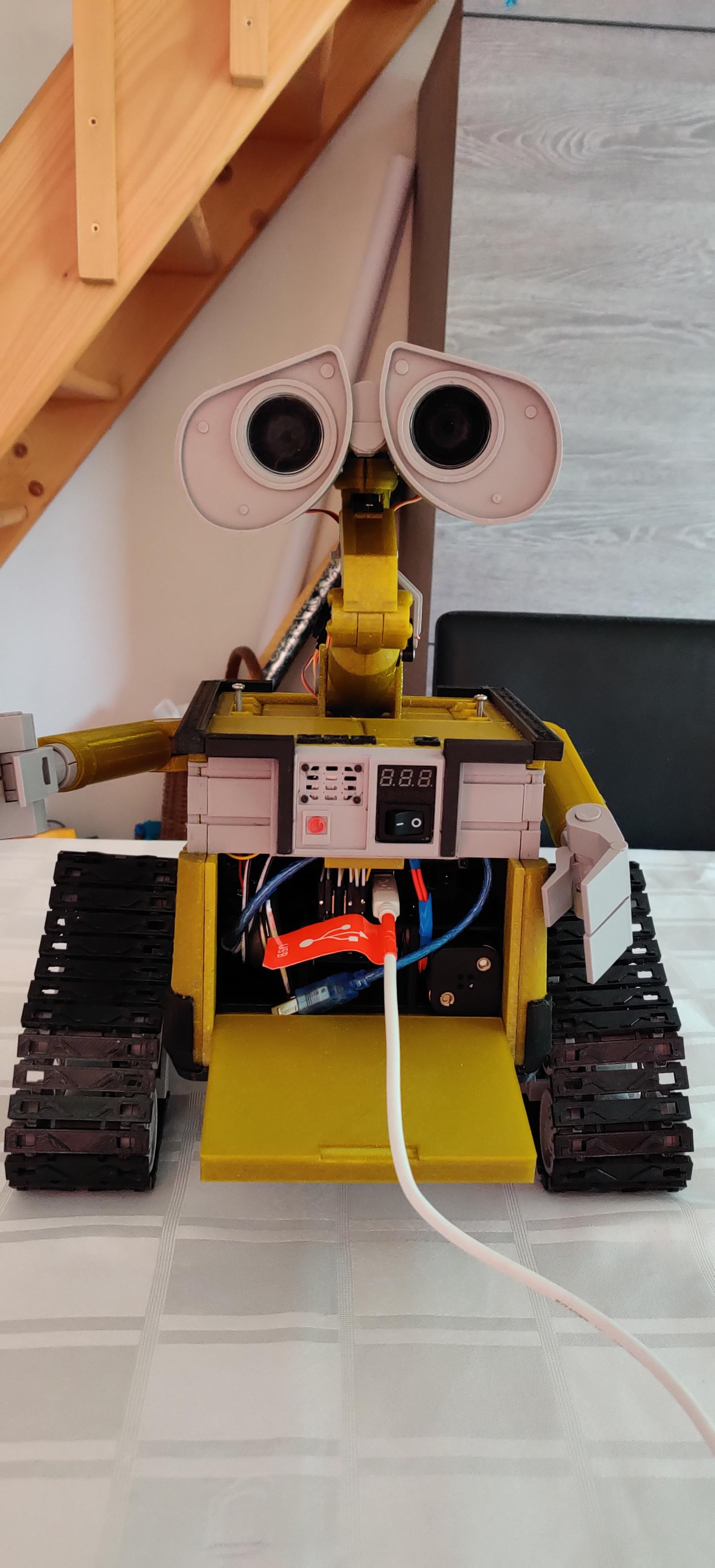

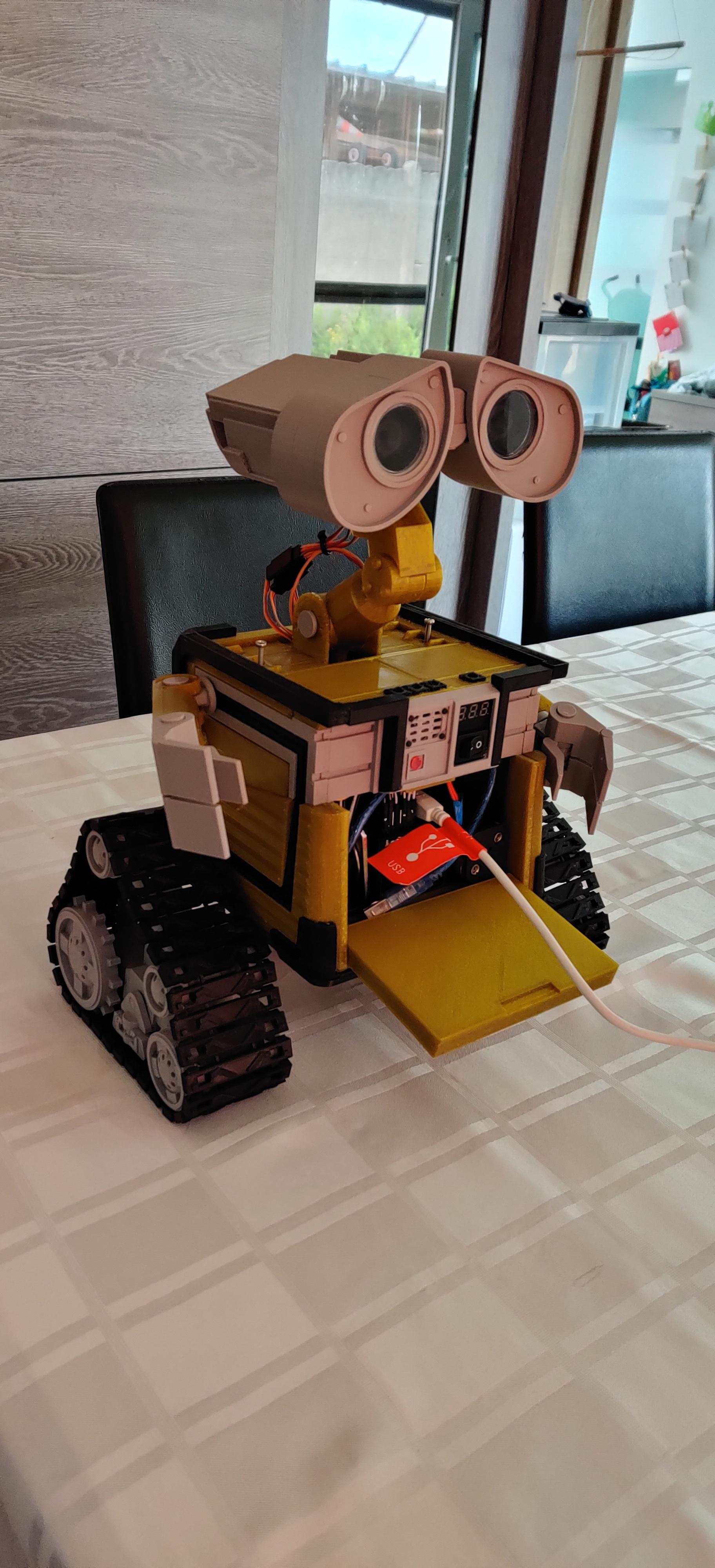

Het is een bestuurbare wall-e met 2 motoren en 7 servo's. Model is afkomstig van thingiverse.
Het model is ingekleurd via canvas3d.io en daarna geprint icm. met de palette 2s. Geprint met prusament petg.
Heel veel problemen gehad met layershifts in de x-richting. Bearings vervangen, rods schoongemaakt, beld vervangen. De oplossing was uiteindelijk het vervangen van de voeding.
Alles is geprint en alle elektronica mooi weggekregen in wall-e (een hele uitdaging). Alle nodige code zit ook bij het project. Wel enkele tweaks aangebracht aan de Arduino code. Met de webinterface op de raspberry was ik niet tevreden. Ben deze volledig opnieuw aan het maken in python zodat deze mooi werkt op mijn gsm.
Daarna nog een access point maken van de raspberry en dan is alles af.
Zijn er mensen die nog zulke leuke projectjes kennen om te printen en aan te sturen? Dit mag ook betalend zijn. Ik heb al een RC tank, RC formule 1 wagen en een mini drone. Ooit begonnen met een RC plane, maar nooit afgewerkt. Kan en mag hier nergens mee vliegen (te dicht bij een luchthaventje).
Verstuurd vanaf mijn GM1913 met Tapatalk
Het is een bestuurbare wall-e met 2 motoren en 7 servo's. Model is afkomstig van thingiverse.
Het model is ingekleurd via canvas3d.io en daarna geprint icm. met de palette 2s. Geprint met prusament petg.
Heel veel problemen gehad met layershifts in de x-richting. Bearings vervangen, rods schoongemaakt, beld vervangen. De oplossing was uiteindelijk het vervangen van de voeding.
Alles is geprint en alle elektronica mooi weggekregen in wall-e (een hele uitdaging). Alle nodige code zit ook bij het project. Wel enkele tweaks aangebracht aan de Arduino code. Met de webinterface op de raspberry was ik niet tevreden. Ben deze volledig opnieuw aan het maken in python zodat deze mooi werkt op mijn gsm.
Daarna nog een access point maken van de raspberry en dan is alles af.
Zijn er mensen die nog zulke leuke projectjes kennen om te printen en aan te sturen? Dit mag ook betalend zijn. Ik heb al een RC tank, RC formule 1 wagen en een mini drone. Ooit begonnen met een RC plane, maar nooit afgewerkt. Kan en mag hier nergens mee vliegen (te dicht bij een luchthaventje).
Verstuurd vanaf mijn GM1913 met Tapatalk
JohnnyricoMC
Legacy Member
Dat lijkt me retractie of effectief steps die skipped worden.
Retractie is normaal, da's dat het filament een heel kort eindje wordt teruggetrokken tijdens niet-printbewegingen.
Maar skipped steps, da's teken dat die stepper motor teveel weerstand ondervindt. Aan welke temperatuur print je en welke temperatuurregio wordt voor je filament voorgeschreven?
Mogelijk is de extrusietemperatuur te laag of de extrusiesnelheid te hoog. Je kunt de temperatuur dan wat opkrikken (nadeel: meer oozing tijdens niet-printbewegingen) of de printsnelheid een beetje verlagen. (ain't nobody got time for that!)
StanTem, jij hebt ook een Creality, zie jij dit fenomeen ook?
Retractie is normaal, da's dat het filament een heel kort eindje wordt teruggetrokken tijdens niet-printbewegingen.
Maar skipped steps, da's teken dat die stepper motor teveel weerstand ondervindt. Aan welke temperatuur print je en welke temperatuurregio wordt voor je filament voorgeschreven?
Mogelijk is de extrusietemperatuur te laag of de extrusiesnelheid te hoog. Je kunt de temperatuur dan wat opkrikken (nadeel: meer oozing tijdens niet-printbewegingen) of de printsnelheid een beetje verlagen. (ain't nobody got time for that!)
StanTem, jij hebt ook een Creality, zie jij dit fenomeen ook?
the_fox
Legacy Member
Is duidelijk step skipping. Kan aan vanalles liggen.
Uitleg van hierboven klopt wel, uw extruder probeert meer filament door te duwen dan kan extrude worden. Dit kan liggen aan:
clog
te lage temp
als het enkel bij first layer is kan het natuurlijk ook liggen aan het feit dat ge teveel squish hebt
door het ontwerp van de hotend van creality kan het zijn dat er een kleine gap ontstaat tussen bowden tube en nozzle. Als die opvult met filament kan dit ook tot step skipping lijden.
Feeder arm kan gebarsten/gebroken zijn.
Quick fix om ff te testen: vijst uwen extruder arm iets losser, kan ook altijd zijn dat hier teveel spanning opzit. Dit zou ook helpen indien extruder arm gebarsten is. De barst zit meestal hier ongeveer:
Uitleg van hierboven klopt wel, uw extruder probeert meer filament door te duwen dan kan extrude worden. Dit kan liggen aan:
clog
te lage temp
als het enkel bij first layer is kan het natuurlijk ook liggen aan het feit dat ge teveel squish hebt
door het ontwerp van de hotend van creality kan het zijn dat er een kleine gap ontstaat tussen bowden tube en nozzle. Als die opvult met filament kan dit ook tot step skipping lijden.
Feeder arm kan gebarsten/gebroken zijn.
Quick fix om ff te testen: vijst uwen extruder arm iets losser, kan ook altijd zijn dat hier teveel spanning opzit. Dit zou ook helpen indien extruder arm gebarsten is. De barst zit meestal hier ongeveer:
Tonerider
Legacy Member
200 graden voor creality filament 1.75JohnnyricoMC zei:
60 voor het bed, maar dat is niet van toepassing waarschijnlijk.
profiel: normaal 0.15mm
print speed 50 mm/sec
eigenlijk gewoon de standaardinstellingen van creality slicer.
Hij had het vooral tijdens de lange afstanden, nu hij aan kleinere oppervlakten bezig is, doet hij het niet meer.
printkwaliteit op zich is goed, dus ik denk dat het dan geen clog is?the_fox zei:Is duidelijk step skipping. Kan aan vanalles liggen.
Uitleg van hierboven klopt wel, uw extruder probeert meer filament door te duwen dan kan extrude worden. Dit kan liggen aan:
clog
te lage temp
als het enkel bij first layer is kan het natuurlijk ook liggen aan het feit dat ge teveel squish hebt
door het ontwerp van de hotend van creality kan het zijn dat er een kleine gap ontstaat tussen bowden tube en nozzle. Als die opvult met filament kan dit ook tot step skipping lijden.
Feeder arm kan gebarsten/gebroken zijn.
Quick fix om ff te testen: vijst uwen extruder arm iets losser, kan ook altijd zijn dat hier teveel spanning opzit. Dit zou ook helpen indien extruder arm gebarsten is. De barst zit meestal hier ongeveer:
extruder is niet gebarsten op het eerste zicht.
de quick fix zal ik eens proberen als de print is gedaan.
Maar ik denk dat ik eerst ga proberen met de snelheid te verlagen, aangezien hij het vooral had toen hij grote afstanden moest afleggen. Lijkt me dan vooral dat hij teveel filament wil geven omdat het te snel gaat?
-------
Bedankt aan beide voor de respons.
StanTem
Legacy Member
https://3daddict.com/3d-printer-extruder-calibration-steps/Tonerider zei:euh, berekenen? Ik denk dat ik me hier wat verder in ga moeten verdiepen. Iemand een linkje naar een goed artikel hierover? Of gewoon op reddit zoeken
Tonerider
Legacy Member
Merci
edit: blijkbaar zat ik met underextrusion: 92mm ipv 100
Dit is nu bijgeregeld. Ik heb ook m`n snelheid naar 40 verlaagd.
En ben nu bezig met een nieuwe grote print en tot nu toe geen lawaai meer.
Ik heb me ondertussen ook een BlTouch geinstalleerd. Wel een kleine modificatie moeten doen daarna aan de cover, want die geraakte niet meer dicht.
edit: blijkbaar zat ik met underextrusion: 92mm ipv 100
Dit is nu bijgeregeld. Ik heb ook m`n snelheid naar 40 verlaagd.
En ben nu bezig met een nieuwe grote print en tot nu toe geen lawaai meer.
Ik heb me ondertussen ook een BlTouch geinstalleerd. Wel een kleine modificatie moeten doen daarna aan de cover, want die geraakte niet meer dicht.
