keeperke126
Legacy Member
Hier ben ik nog eens.
Na wat zoekwerk kwam ik hierop uit:

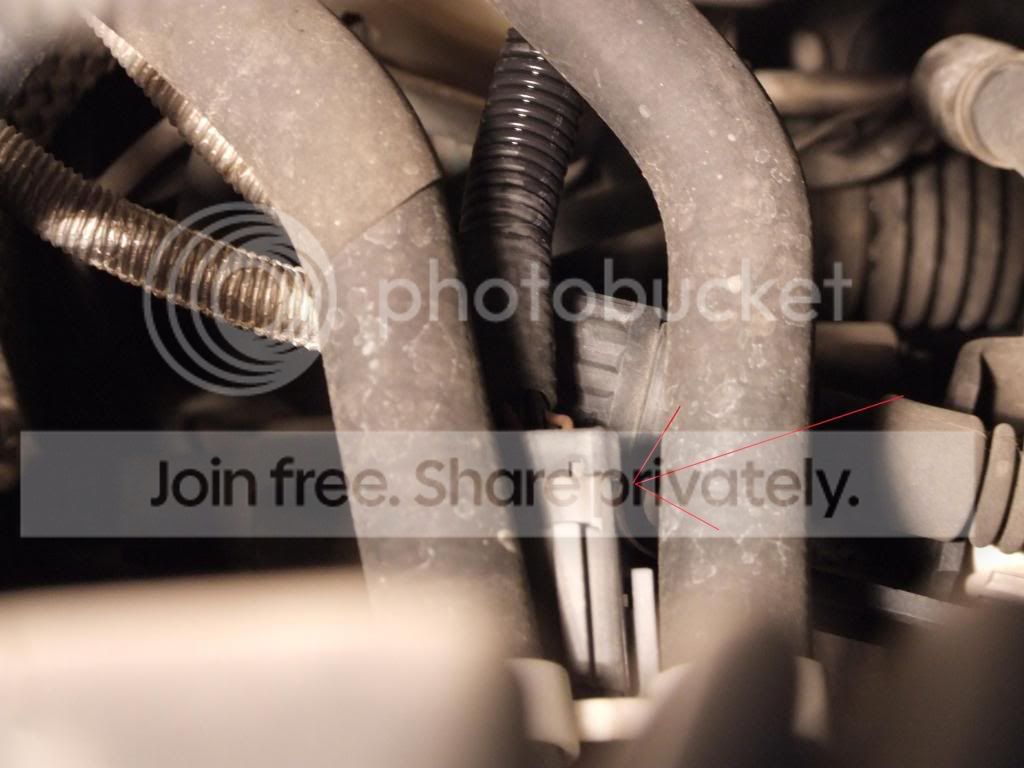

C95 is volgens mij dit:

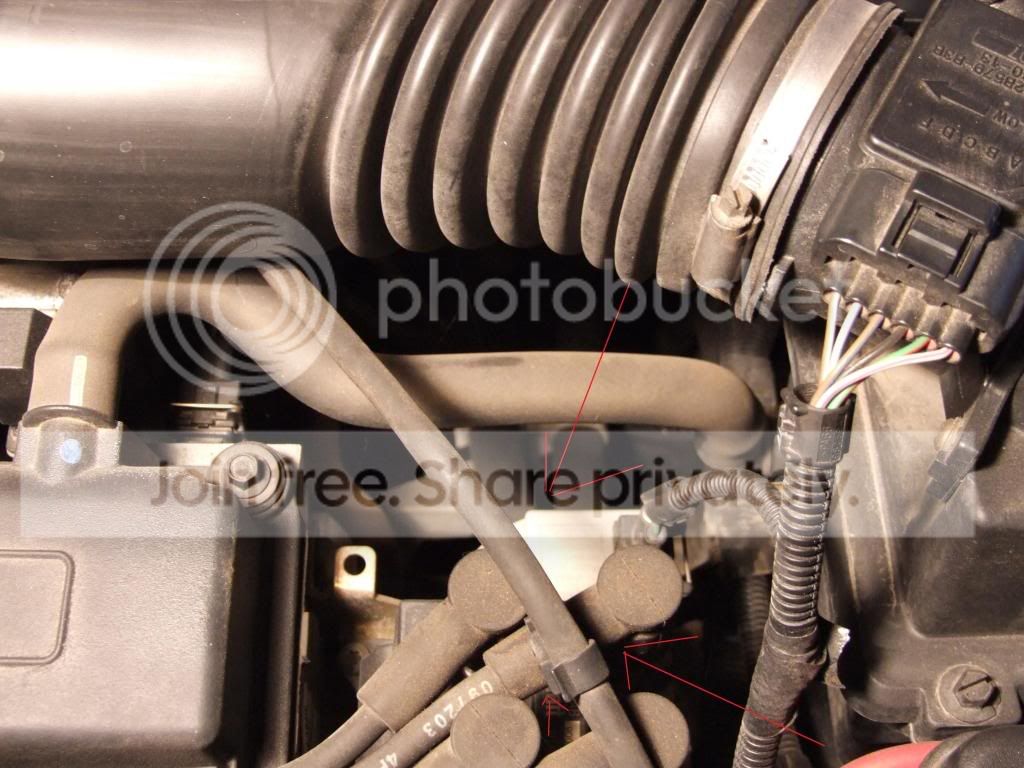

Bevindt zich dus onder de darmen die te zien zijn op de 2e foto.

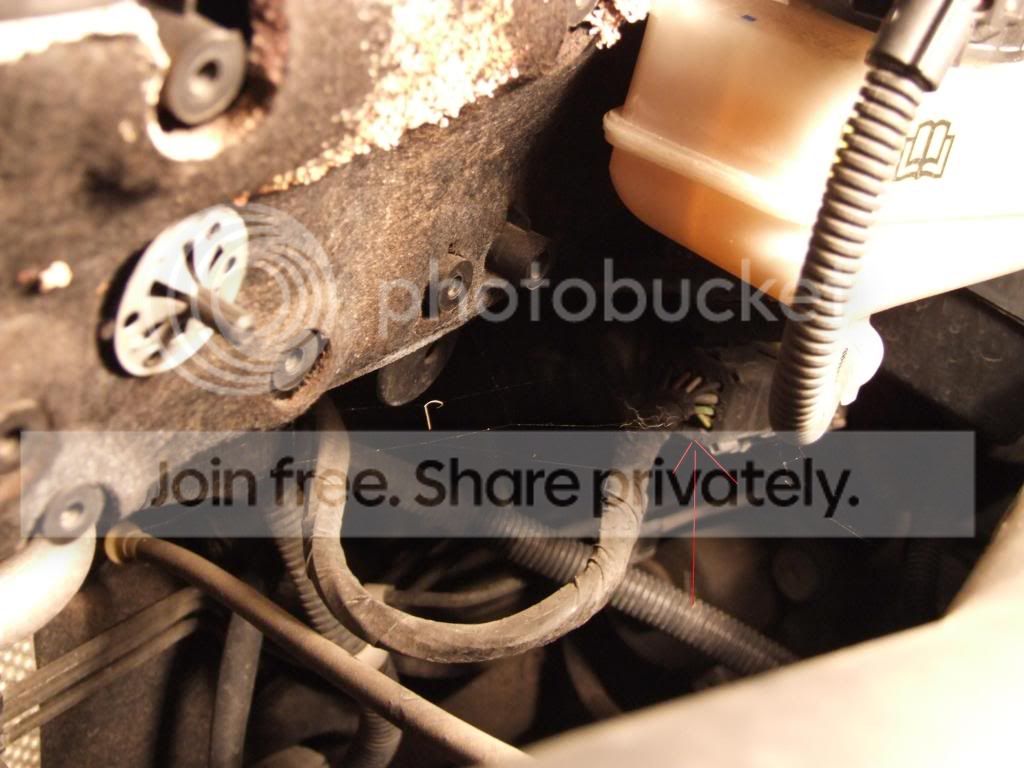

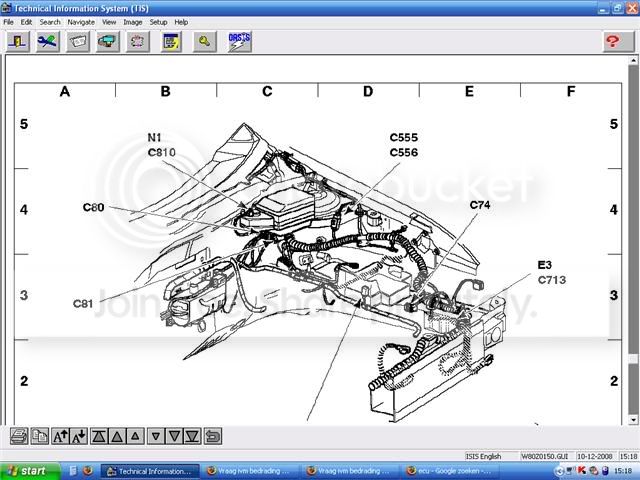

C80 is volgens mij dit:

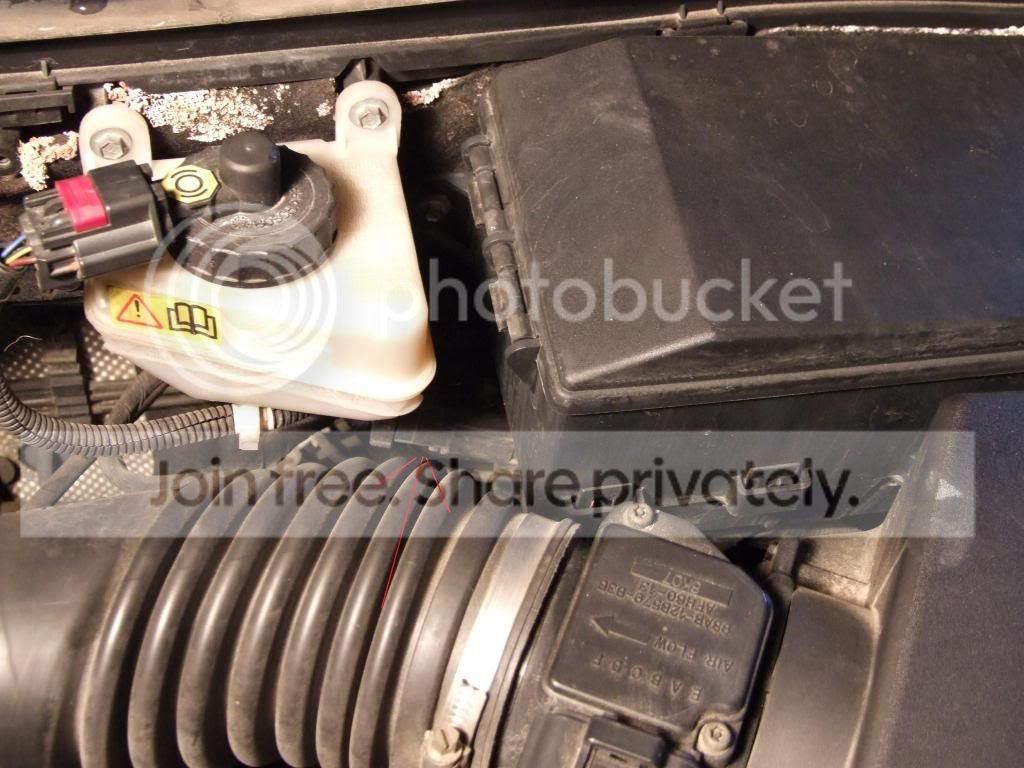

Die connector bevindt zich dus net naast de zekeringkast.
Klopt dit?
Als dit klopt, dan zal het nog een prutswerk worden om dat aan te sluiten. Zo'n fijne draadjes
. Kan ik nergens dichter aftakken dan (ik ben een leek op dit gebied
)?
Nog ff ter info:
Na wat zoekwerk kwam ik hierop uit:
C95 is volgens mij dit:
Bevindt zich dus onder de darmen die te zien zijn op de 2e foto.
C80 is volgens mij dit:
Die connector bevindt zich dus net naast de zekeringkast.
Klopt dit?
Als dit klopt, dan zal het nog een prutswerk worden om dat aan te sluiten. Zo'n fijne draadjes
. Kan ik nergens dichter aftakken dan (ik ben een leek op dit gebied )?Nog ff ter info:
Soundstorm
Legacy Member
Ah, ge bedoeld op de connector zelf? Ik dacht da ge nie wist waar op het schema stond welk pinneke het was op de connector.
Op dien da ge toont is het toch duidelijk? De linkse kolom is van 1 tem 8, de rechtse van 9 tem 16. En aangezien er niks op 9 zit, kunt ge u zelfs nie missen van kant.
Die afkortingen die daar bij staan zijn pagina nummers (van alle elektrische schema's) en de kleurcode van de draad.
Op dien da ge toont is het toch duidelijk? De linkse kolom is van 1 tem 8, de rechtse van 9 tem 16. En aangezien er niks op 9 zit, kunt ge u zelfs nie missen van kant.
Die afkortingen die daar bij staan zijn pagina nummers (van alle elektrische schema's) en de kleurcode van de draad.
keeperke126
Legacy Member
Ah oké, weeral wat slimmer. En nu nog de link met de connector vinden .

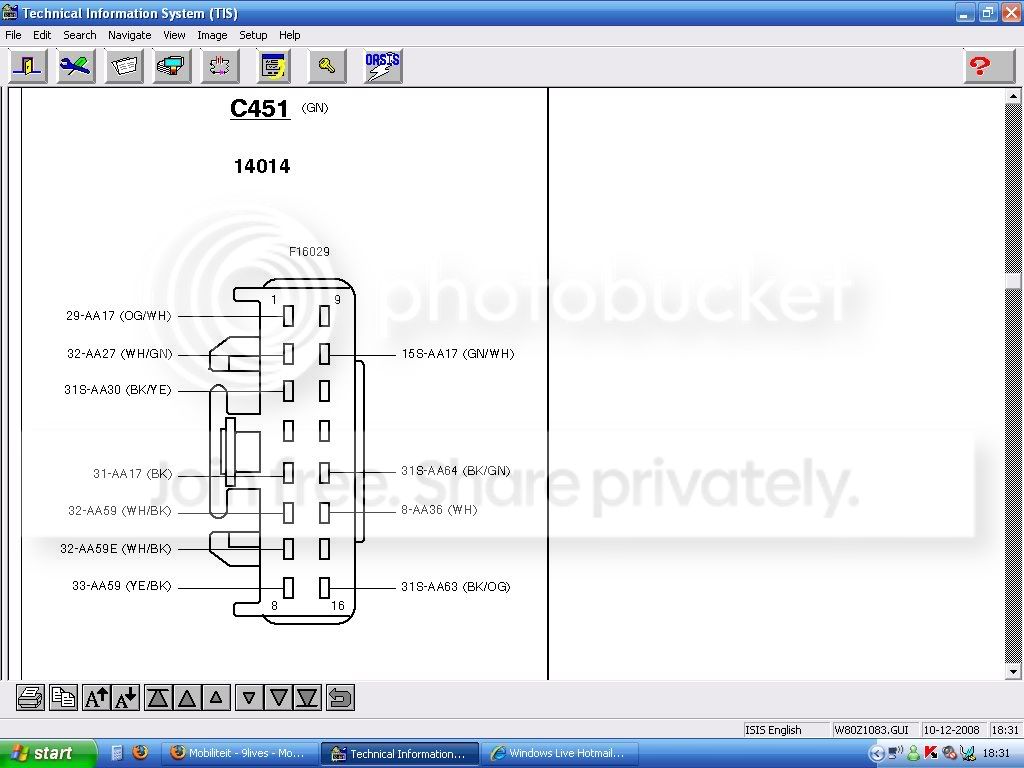

Dus stel: ik neem de C451. Hoe kom ik nu te weten op welk cijfer van 1 tot 16 het rijsnelheidssignaal ligt en waar het achteruitrijsignaal?
Zoals ik het nu bekijk zou de C451 zich ergens onder men stuur moeten bevinden.
.Dus stel: ik neem de C451. Hoe kom ik nu te weten op welk cijfer van 1 tot 16 het rijsnelheidssignaal ligt en waar het achteruitrijsignaal?
Zoals ik het nu bekijk zou de C451 zich ergens onder men stuur moeten bevinden.
Soundstorm
Legacy Member
Volgens mij is da nen andere c415 Hij moet al minimum 66 pinnekes hebben. Dus de connector da gij toont is het zeker nie, aangezien die er maar 16 heeft.
Het pinneke op het schema is het pinneke op de connector. Op de connector zelf staan meestal de nummers ook. Kan zijn dat ze er niet allemaal op staan, maar dan taat er bijvoorbeeld het begin getal en het eind getal per rij (zoals op uw foto van die met 16 pinnekes). Dan is het gewoon kwestie van te tellen.
Hij moet al minimum 66 pinnekes hebben. Dus de connector da gij toont is het zeker nie, aangezien die er maar 16 heeft.Het pinneke op het schema is het pinneke op de connector. Op de connector zelf staan meestal de nummers ook. Kan zijn dat ze er niet allemaal op staan, maar dan taat er bijvoorbeeld het begin getal en het eind getal per rij (zoals op uw foto van die met 16 pinnekes). Dan is het gewoon kwestie van te tellen.
keeperke126
Legacy Member
Help!!

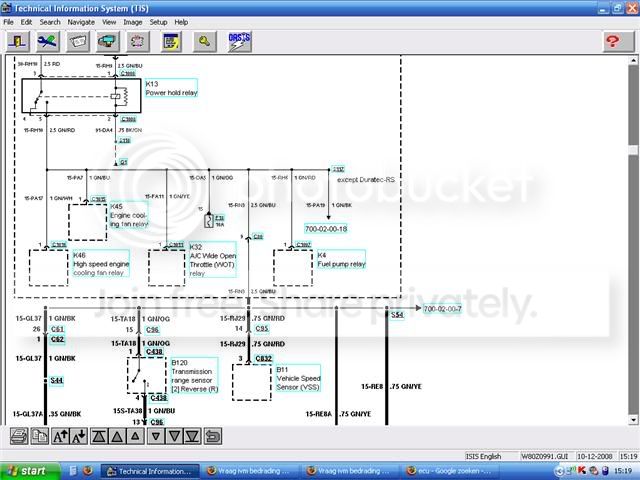

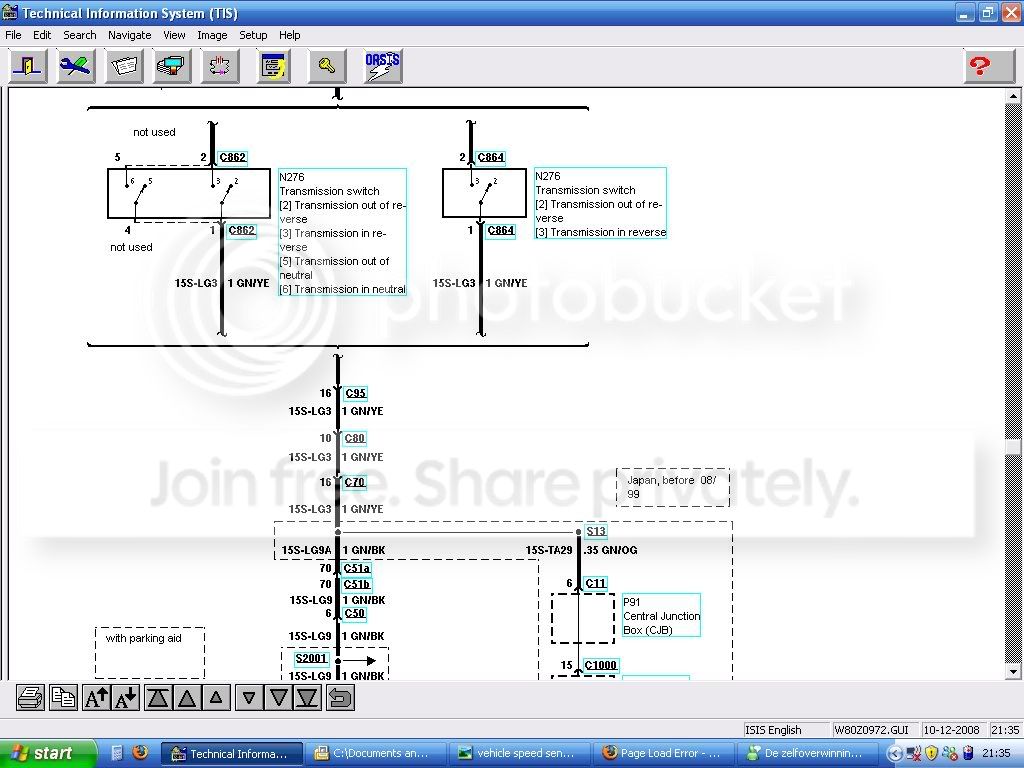

Blijkbaar het verkeerde schema gebruikt voor het achteruitrijsignaal
Dit zou ze volgens mij moeten zijn:
En nu weet ik het zeker niet meer...
Ik dacht dat het nog makkelijk ging zijn 2 kabeltjes vinden. Kwam dit ff bedrogen uit.
Morgen nog maar eens verder bestuderen. Zo chaotisch...
Blijkbaar het verkeerde schema gebruikt voor het achteruitrijsignaal
Dit zou ze volgens mij moeten zijn:
En nu weet ik het zeker niet meer...
Ik dacht dat het nog makkelijk ging zijn 2 kabeltjes vinden. Kwam dit ff bedrogen uit.
Morgen nog maar eens verder bestuderen. Zo chaotisch...
keeperke126
Legacy Member
Soundstorm, ik heb nog eens uw hulp nodig.

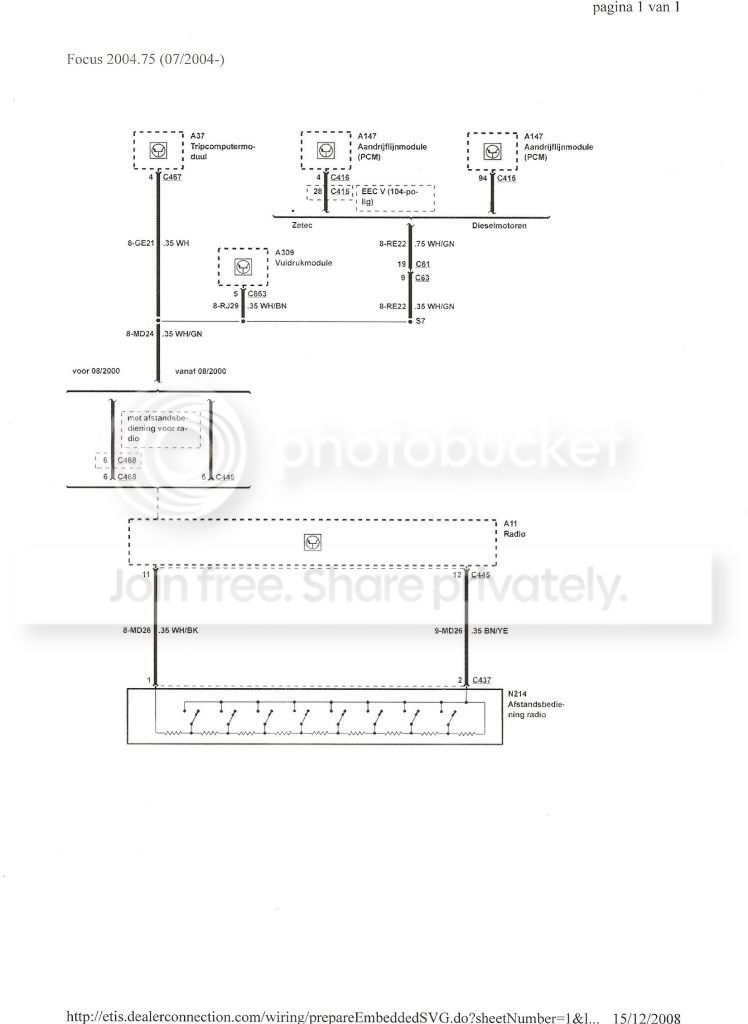

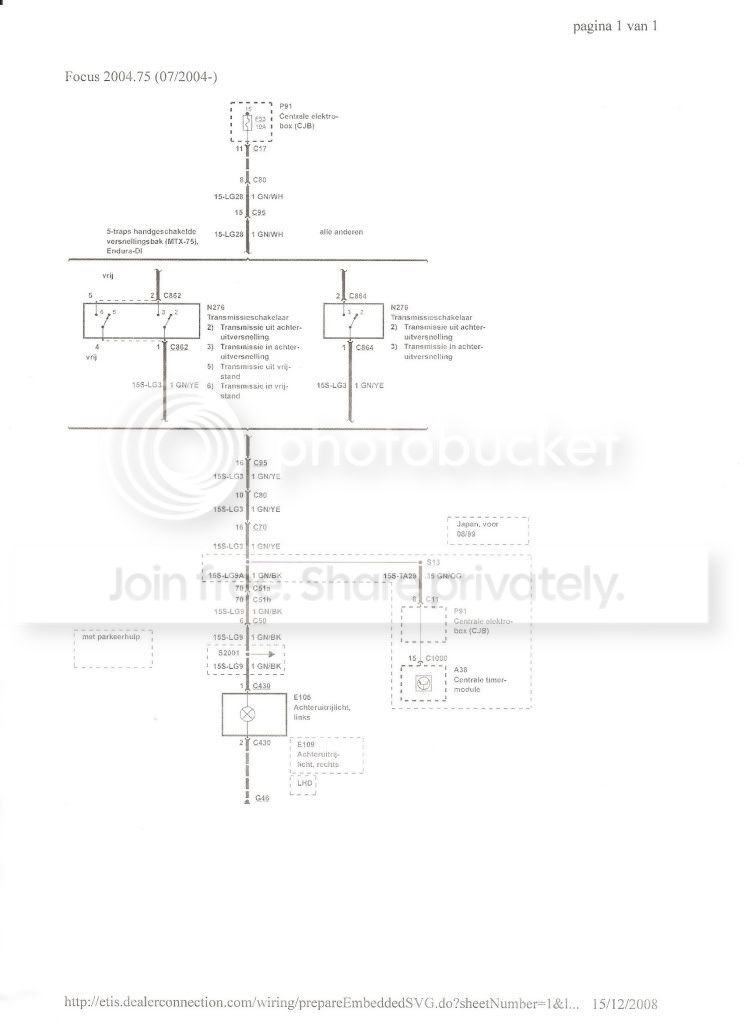

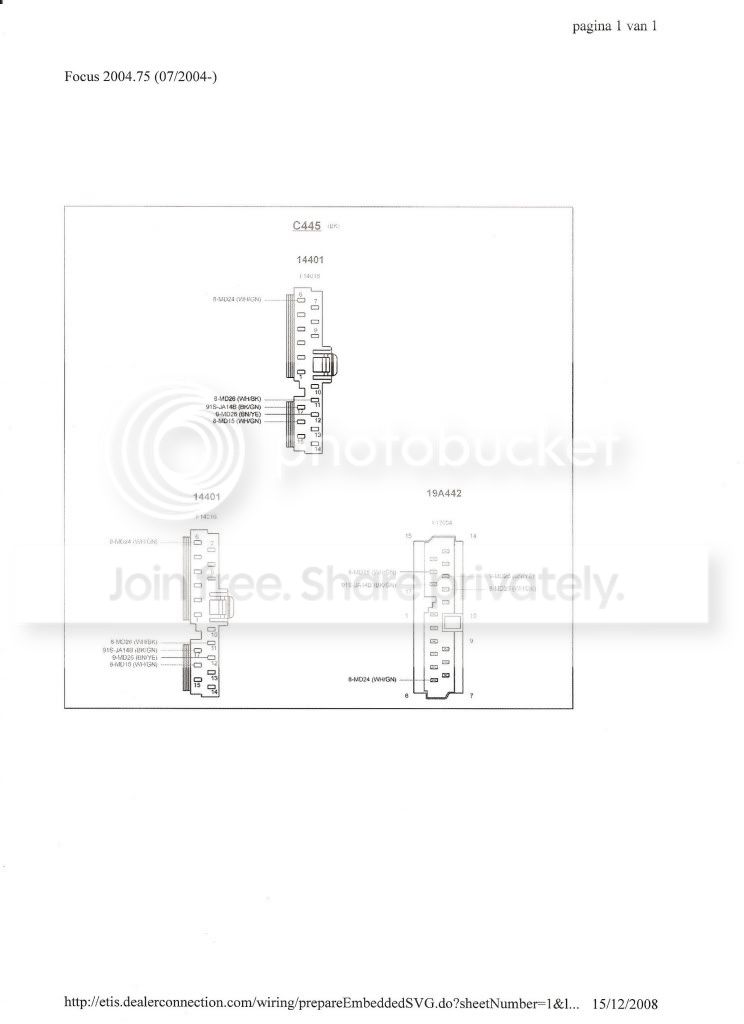

Zoals gezegd ben ik dus eens langs geweest bij men garagist. Die gaf vandaag enkele schema's mee. Alleen ben ik ze zelf niet gaan ophalen, met als gevolg dat ik dus nog niet veel slimmer ben geworden. Zou jij kunnen zeggen welke kabel waar op welk pinneke zit?
Merci he
Zoals gezegd ben ik dus eens langs geweest bij men garagist. Die gaf vandaag enkele schema's mee. Alleen ben ik ze zelf niet gaan ophalen, met als gevolg dat ik dus nog niet veel slimmer ben geworden. Zou jij kunnen zeggen welke kabel waar op welk pinneke zit?
Merci he
