k

keeperke126

Legacy Member
Ik ben bezig een gps van Pioneer aan het installeren (avic-800dvd), maar ben nog op zoek naar een elektronisch schema.
Ik ben nl op zoek naar de kleuren en de plaats van de volgende kabels:

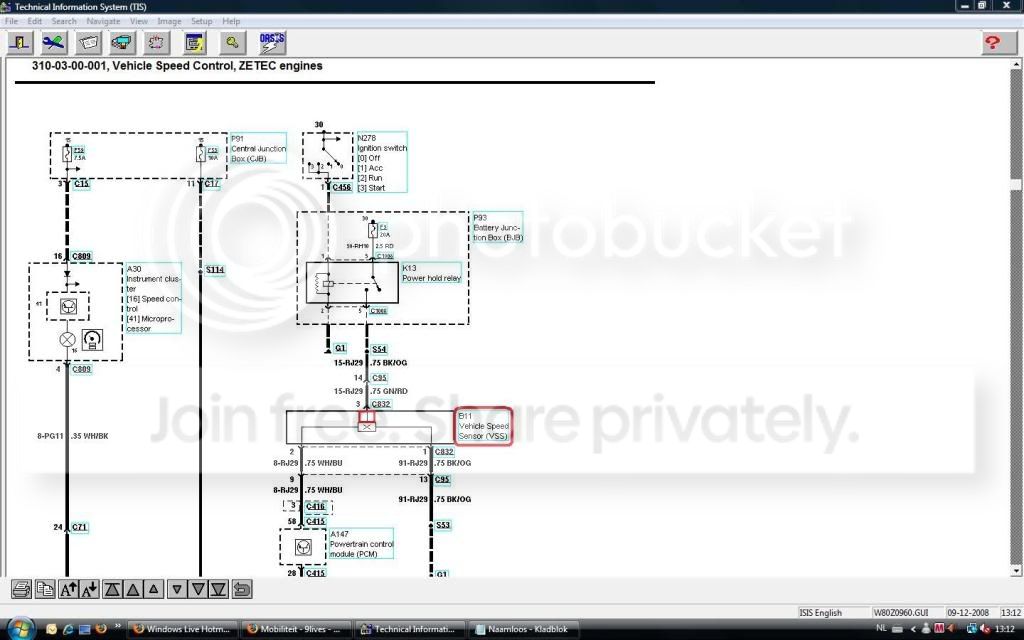

- rijsnelheidssignaal kabel

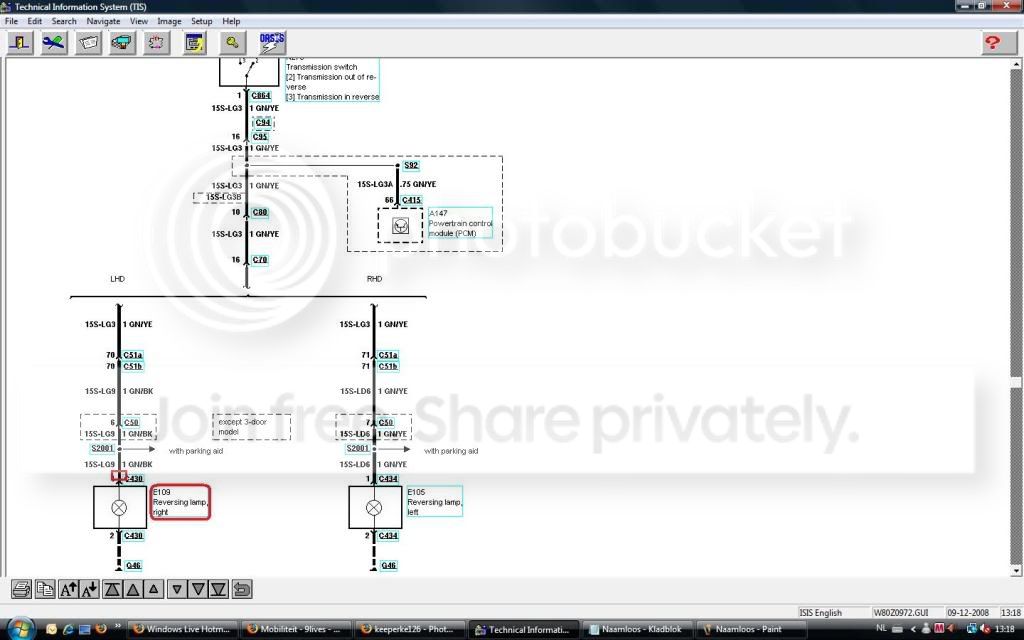

- achteruitversnellingssignaal kabel
- lichtschakelaar kabel
Dit voor een Ford Focus van '99.
Soms iemand die me verder kan helpen? Ik heb al gezocht, maar niets gevonden :sad:
d

denkimi

Legacy Member
lichtschakelaar kunt ge aftakken aan de voorlichten, de achteruit aan de achteruitrijlichten.
k

keeperke126

Legacy Member
Ja, akkoord, maar waar kan ik ergens die kabels vinden.
Achteruit en lichtschakelaar lijkt me nog doenbaar mits wat zoekwerk, maar rijsnelheidssignaal... Geen idee waar zich dat bevindt.
d

denkimi

Legacy Member
de makkelijkste manier om af te takken is vlak achter de lamp. rijsnelheidsensor zal wss ergens op de vooras aangesloten zijn.

maar ik zou niet weten waarom een gps die dingen nodig zou kunnen hebben.
k

keeperke126

Legacy Member
Achteruitsignaal = om optionele camera op aan te sluiten & ook zodat de wagen correct weergegeven wordt op de kaart.
Lichtschakelaar = om over te schakelen naar nachtmodus
Rijsnelheid = geen idee :p
M

MoSke

Legacy Member
Belangrijk: welk bouwjaar? Indien 2005 & < 2007 witgroene draad achter radio. Bij >2007 zit de kans er dik in dat je met een canbus zult moeten werken. Niet goedkoop, maar stuk makkelijker te monteren.
S

Soundstorm

Legacy Member
Ford schema's sucken hard! :D

Welk model + motor + jaar is da? Als ik morgen tijd heb en het nie vergeet wil ik eventueel ne keer kijken in den TIS.
k

keeperke126

Legacy Member
Ford Focus Trend van 1999
Motor is een 2.0i (benzine dus)
Het zou me een groot plezier doen mocht je het opzoeken. Ik ga morgen nl wat verder inbouwen en zou graag alle kabels in 1 keer aansluiten zodat ik niet verschillende keren alles moet uitbreken.
TIS is niet online te vinden :p ?
S

Soundstorm

Legacy Member
Das een CD'ken op school ;)

Ik ga niks garanderen, want kvin da echt een kloet program en de ford schema's zelf trekken ook op niks :p
k

keeperke126

Legacy Member
Ook al gevraagd op Fordclub, maar daar nog geen reactie gekregen.
Geen probleem moest het niet lukken ;)
D

Dirkxke

Legacy Member
https://www.etis.ford.com/

hier registreren, vin nr ingeven en dan kunt ge normaal aan de schema's. (tenzij ge dealer moet zijn daarvoor)


edit: zie juist dat ge moet ebtalen voor de elektrische schema's
-

-Helld0g-

Legacy Member
den-kimi zei:
de makkelijkste manier om af te takken is vlak achter de lamp. rijsnelheidsensor zal wss ergens op de vooras aangesloten zijn.

maar ik zou niet weten waarom een gps die dingen nodig zou kunnen hebben.
Klik om te vergroten...

om nauwkeurige weergave te hebben als het gps-signaal uitvalt, bvb in tunnels enzo of bij kleinere verplaatsingen in de stad tussen hoge gebouwen als ge af en toe haperend signaal hebt of last van reflectie...
k

keeperke126

Legacy Member
Oké cv. Merci alvast.
Heb ondertussen de boek van Haynes voor mijn wagen besteld. Met een beetje geluk staat er iets over in.
k

keeperke126

Legacy Member
Via de TIS kwam ik hierop uit:
- rijsnelheidssignaal kabel

- achteruitversnellingssignaal kabel

- lichtschakelaar kabel
=> die zou ik ergens aftakken aan de lichten voor men dashboard. Dus zodanig dat van zodra ik men lichten doe branden (dashboard licht op), de gps signaal krijgt dat het donker is en zich moet aanpassen.

Ik zou dus op de aangegeven plekken (dmv vierkant aangegeven) aftakken. Zijn dit de goede plaatsen volgens jullie?
Iemand nu nog enig idee waar die kabels zich ergens bevinden?
Ik veronderstel dat ik voor men achteruitrijsignaal een kabel ga moeten trekken tot aan men achterlichten...
Voor men lichtschakelaar tot aan men dashboard...
Voor men rijsnelheidssignaal ga moeten een draad leggen tot ...?

Kan dit zo wat kloppen?
S

Soundstorm

Legacy Member
Ge zou moeten aftakken op connector C95 (waar die zit vindt ge ook op TIS).

Daar pinneke 16 voor achteruit en pinneke 9 voor de snelheid. Voor de verlichting kan het zijn dat er al een kabel in de ISO connector van de radio zit.

Op C451 kunde ook aftakken, wel andere pinnekes natuurlijk.
k

keeperke126

Legacy Member
Oké, merci. Morgen eens op mijn gemak bekijken.
Enig idee waar die precies zich ergens kan bevinden? Ik veronderstel onder men stuur...?
