Ben zonet terug op kot en ben nog eens aan het experimenteren geslagen, helaas zonder succes.
Het schema die de prof mij heeft aangeraden is devolgende:

een logische 0 zorgt ervoor dat de gate ook op 9V staat, een logische 1 (ongeveer 5V bij m'n arduino) zorgt ervoor dat de gate 0V krijgt. Mijn prof vertelde me dat de uitgangsspanning van de Arduino niet hoog genoeg was om de mosfet in geleiding te krijgen om zo voldoende stroom te leveren voor mijn pompje. Voordat ik het probeerde met de transistor, leek het me logisch dat als dat daadwerkelijk het probleem was, de gate rechtstreeks aan te sturen met 9V van de batterij ook zou moeten werken. Helaas nog steeds geen succes, wat mij wel opvalt is dat de mosfet extreem warm wordt... idee iemand?

*Wis*

Dit is het schema van een Darlington. Dus volgens mij doe je iets fout.
http://upload.wikimedia.org/wikiped...ram.svg/133px-Darlington_pair_diagram.svg.png

Dit is toch een ander schema dan het mijne?

Ardtieboy zei:

Dit is toch een ander schema dan het mijne?

Klik om te vergroten...

Daar doel ik op
Uw schakeling is niet juist. Als je met uw transistor uw MOSFET wil aansturen (Darlington schakeling) dan moet het zijn zoals op mijn schema.
En uw motor moet aan de collector kant hangen en niet aan de emitor

MrKend54l zei:

Daar doel ik op
Uw schakeling is niet juist. Als je met uw transistor uw MOSFET wil aansturen (Darlington schakeling) dan moet het zijn zoals op mijn schema.
En uw motor moet aan de collector kant hangen en niet aan de emitor

Klik om te vergroten...

Dit is géén Darlington schakeling. De transistortrap dient enkel om de mosfet gate met 9V aan te sturen, het is m.a.w. een level shifter schakeling.

Het probleem van de TS is dat hij een verkeerd type mosfet gebruikt. De IRF-reeks is een standaard mosfet die werkt bij een gate-to-source spanning van 10V. Je kan ze op lagere spanningen ook gebruiken, maar dan geleidt ie minder goed.


Bovenstaande afbeelding is de maximale stroom die de mosfet geleidt in functie van de GtS spanning van een IRF520. Je ziet dat bij 5V (standaard Arduino uitgang) de mosfet slechts 3A zal doorlaten. Daardoor start je motor niet. Op 9V is het al beter en zal ie 20A geleiden.

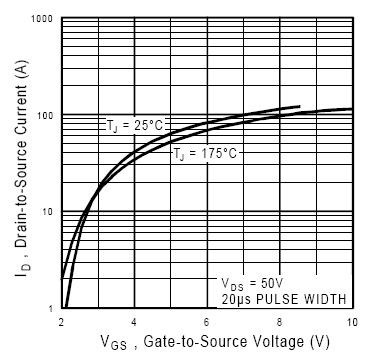

Als je mosfets rechtstreeks vanuit een micro wil aansturen kies je beter voor logic level mosfets, zoals de IRL540.


Je ziet dat deze bij 5V reeds 50 à 60A zal geleiden.

Zelf werk ik met de relatief goedkope en robuuste BUZ11 mosfet. Die werkt perfect in combinatie met Arduino 5V niveaus.

De level shifter schakeling zou in principe ook wel moeten werken, maar het is beetje onnozel om een transistortrap voor je mosfet te zetten natuurlijk.

Je zegt dat de schakeling echter ook niet werkt? Mss gebruik je een transistor met te lage hfe? Probeer de basisweerstand eens te verlagen naar 1k ipv 10k?

Mosfets hebben een hoge gatecapaciteit en kunnen tijdens het aanschakelen aardig wat stroom absorberen en dus warmte genereren. Je plaatst daarom beter een weerstand van 1k in serie met de gate, en eentje van pakweg 220k tussen gate en ground.

Ik ga er uiteraard vanuit dat je alle grounds van alle voedingen aan elkaar verbonden hebt, want anders zal het nooit werken.
