Hallo iedereen.

Ik heb weer even een hele leuke ingeving gehad.
En ik vond dat ik die toch wel tussendoor kon uitwerken

CuBiC.D!mEnSioNS

Ik ga beginnen aan een kleine constructie voordat ik aan Elements of Fortune verderwerk. Hopelijk vinden jullie het niet te erg, aangezien ik nog niet de nodige materialen heb momenteel voor Elements of Fortune.

Ik heb al lang nagedacht over een kubus-design te bouwen, maar ik ben nooit echt tot een mooi resultaat gekomen. Pas geleden heb ik 2 oude PC's gekregen, en daar zaten hele kleine vierkantige moederbordjes in... En dankzij dat materiaal kreeg ik een simpel en leuk idee.
(Edit formfactor mobo: µATX 24cmx24cm)

HET IDEE

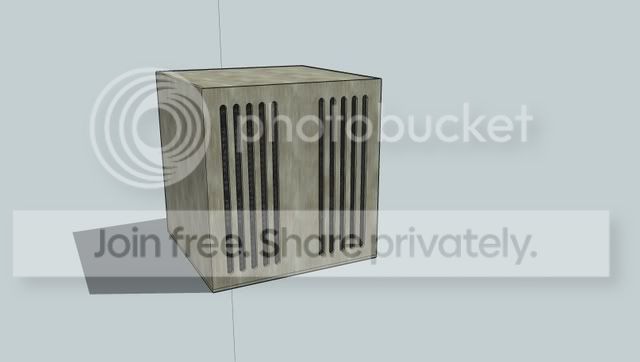

Een Case, een kubus van 25cm x25cm.
Deze kubus heeft geen window ofzo, alleen een intake en outtake voor de lucht en de hardware
(Een moederbord, 2 Harde schijf, dvdcombi, videokaart, ATX PSU)
Verder kan ik nadien ook gebruik maken van normale moederborden voor een kubus van 30cm³ of gebruik makend van nano-ITX voor de hele kleine modellen)

Ook hier ga ik werken met mijn favoriete materiaal, MDF.
Paneeltjes van 4mm hout ga ik door middel van sterke houtlijm aan elkaar plakken.

Heb lang moeten nadenken over een thema...
En omdat ik zo veel thema's gevonden heb, maak ik misschien wel veel meer cubics

Wie hier vaker kijkt weet dat dit voorbeeldje pas nog ergens opgedoken is
Designs worden alleen veranderd aan kleur, en grills

Hout


Hoogglanzend wit / zwart / rood ... (oranje met zwarte grill ? )






Als het mij zint, dan ga ik er misschien verkopen.
Gebruikmakend van dit moederbordje kan ik dan cubics uitwerken zoals de koper het wilt
Intel Desktop Board DG45FC - Overview


Denk dan bijvoorbeeld aan thema's zoals
een platenspeler,
een rubikub
een dobbelsteen
high gloss modern ontwerp (gebruikmakend van hoogglans kleuren +vernis)
houten designs (gebruikmaken van fineer)
pandora's box
Doolhof
matrix


Momenteel ben ik bezig met grote opruim van mijn garage, maar ik kon gewoon niet wachten met te posten

ha , u box'ke me de omhoogkomende harde schijven met rookeffect

edit: nvm ,das precies toch ietske anders

ah das interesant

ja tomcat kzou zeggen sweet
en u kennende zal de afwerking wel goed zijn

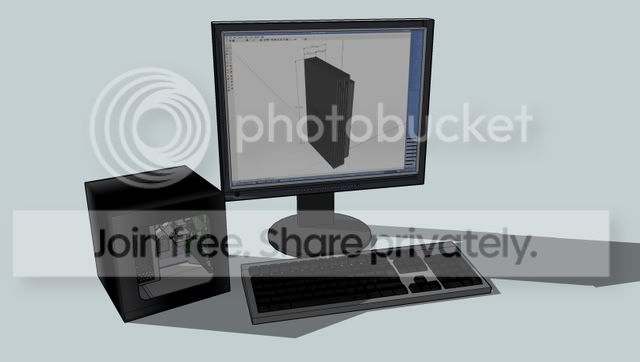

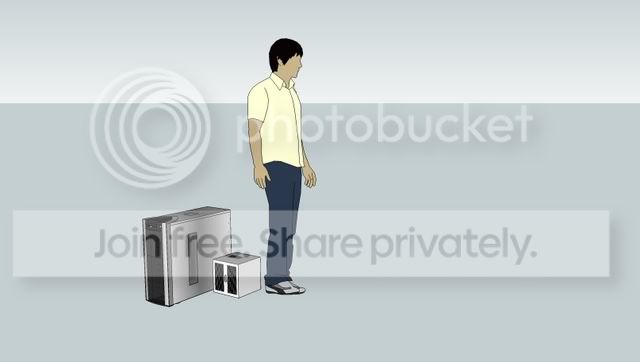

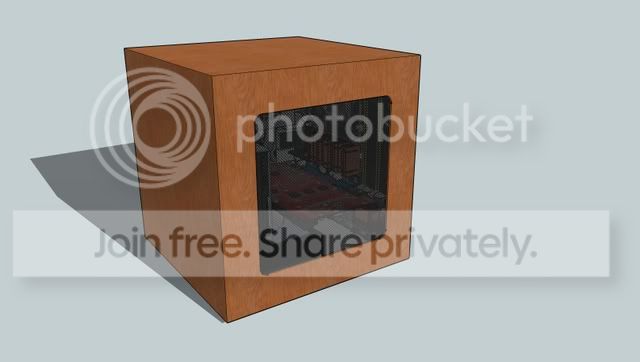

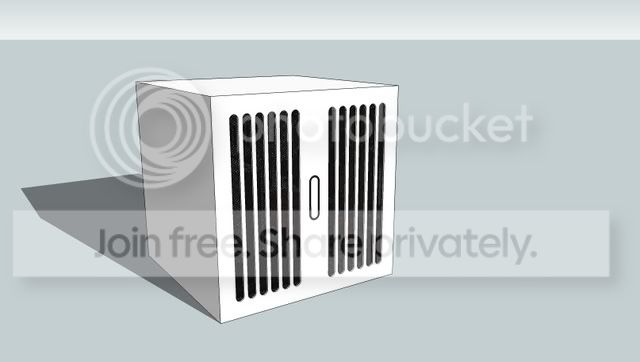

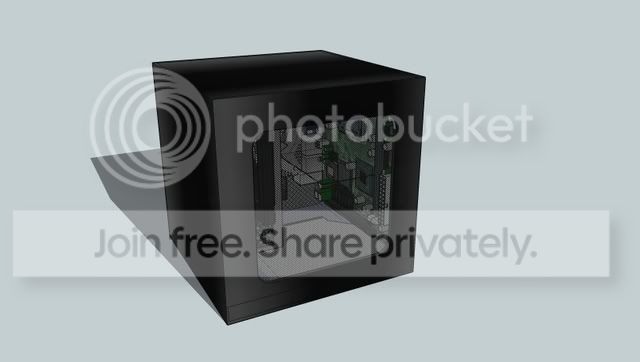

heb een kleiner model kunnen tekenen.
Ik ga proberen te werken met een afmeting van 18x18cm





binnekort meer, garage is nog altijd een puinhoop !

Zolang je zorgt voor een goede airflow is het goed !

Math'ke zei:

Zolang je zorgt voor een goede airflow is het goed !

Klik om te vergroten...

inderdaad

maar voor de rest laat u maar gaan

nigel555 zei:

...
maar voor de rest laat u maar gaan

Klik om te vergroten...

Gevolg:

De hardware die ik bij elkaar geschrabbeld heb.

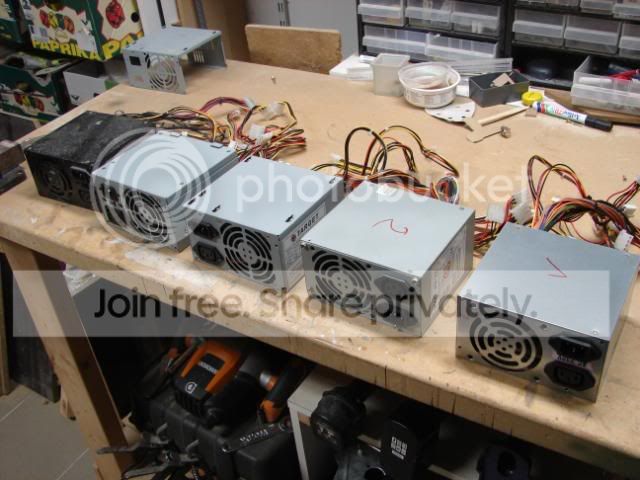

Een aantal voedingen gaande van 200 tot 400W


Schijfjeshappers


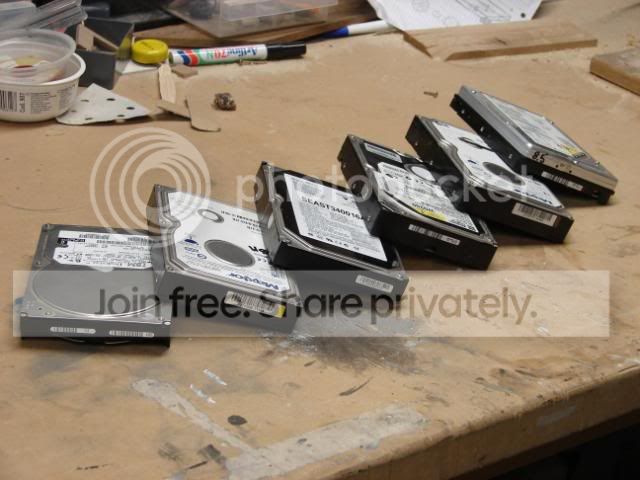

opslagmogelijkheid (8gb - 160gb)


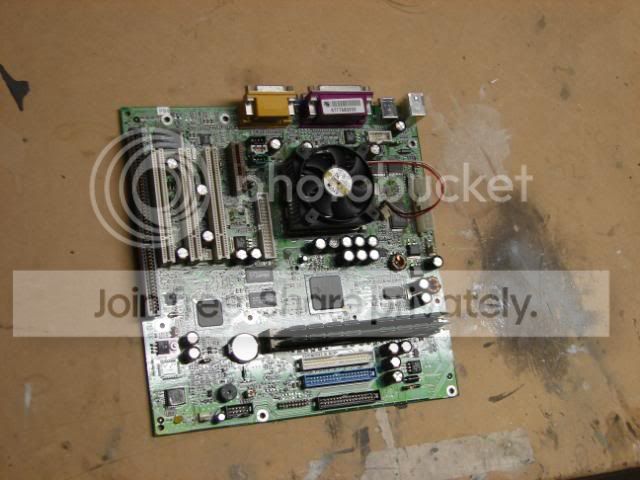

2 moederbordjes met afmetingen van 24cmx24cm



Tijd om nog eens te zagen

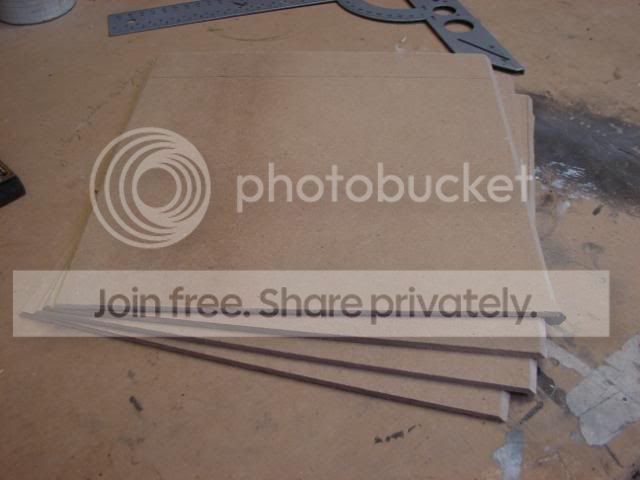

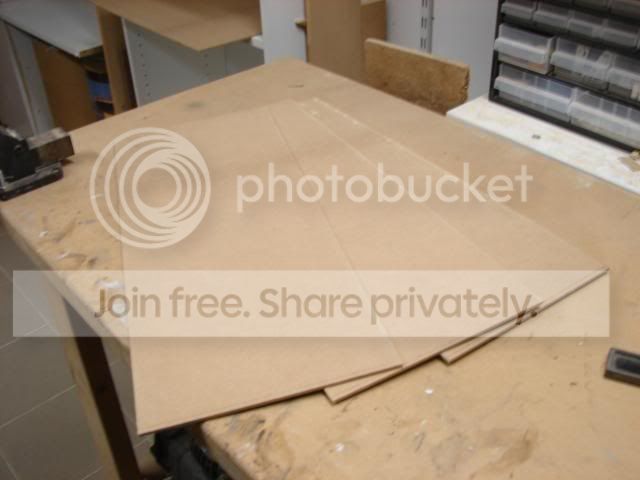

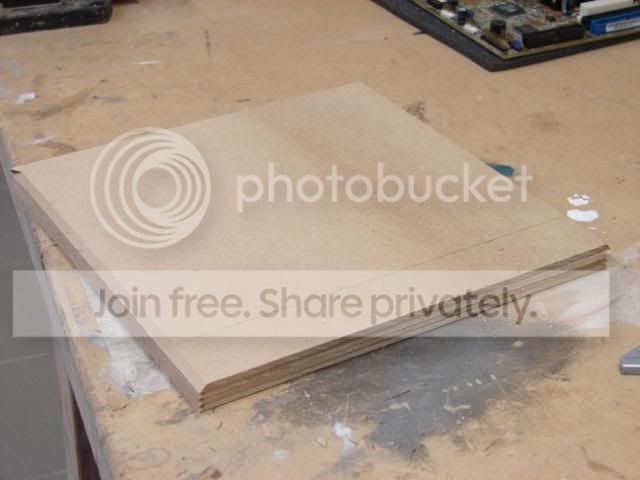

Vanuit een grote plaat heb ik 3 kleine platen gezaagd.
Deze zaag ik vervolgens nog eens in 2 zodat we 6 plaatjes hebben.
Deze vormen dan (als het ineenstaat) een kubus.





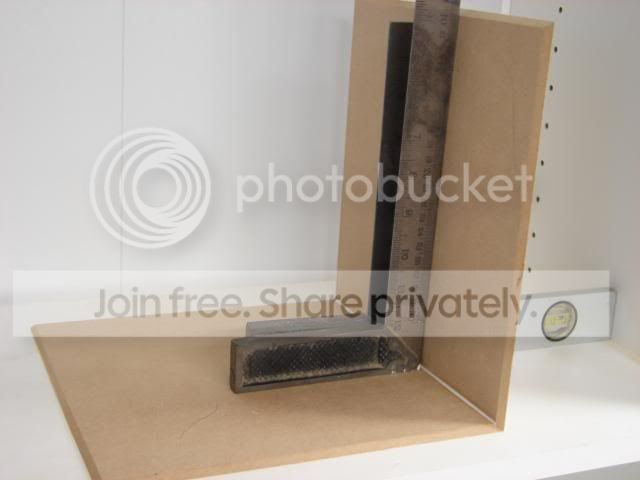

De kanten heb ik op 45° gezaagd, zodat er geen verbinding te zien is van buitenaf





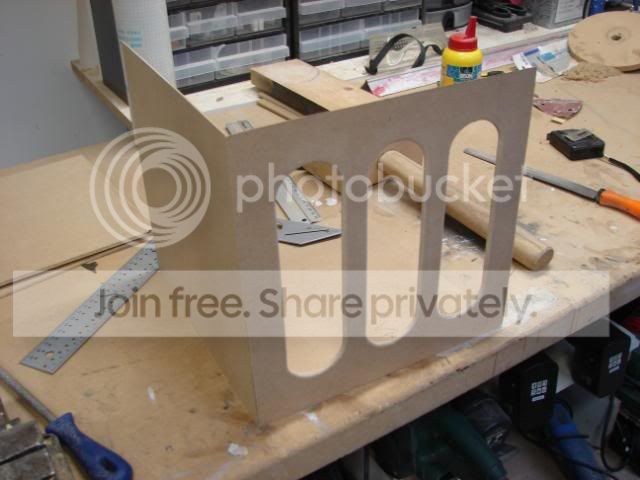

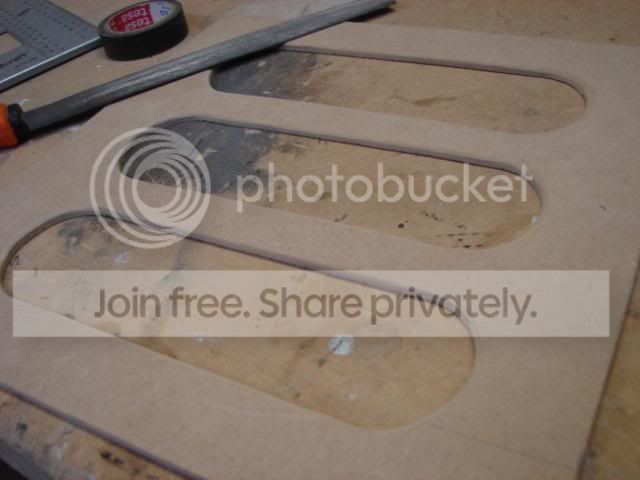

De voorkant heeft 3 grote openingen, die worden voorzien van een soort luchtfilter.
Er zal alleen een koeler zijn achteraan, die de lucht door de kubus heentrekt. (normaal gezien goede koeling)

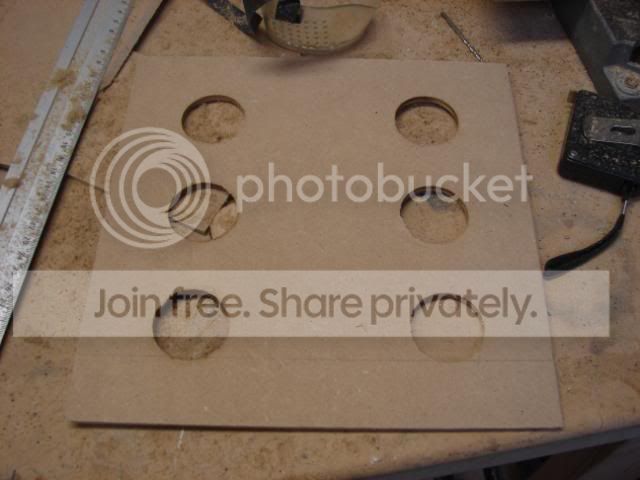

Eerst de gaten zodat ik gemakkelijk kan werken met de decoupeerzaag.


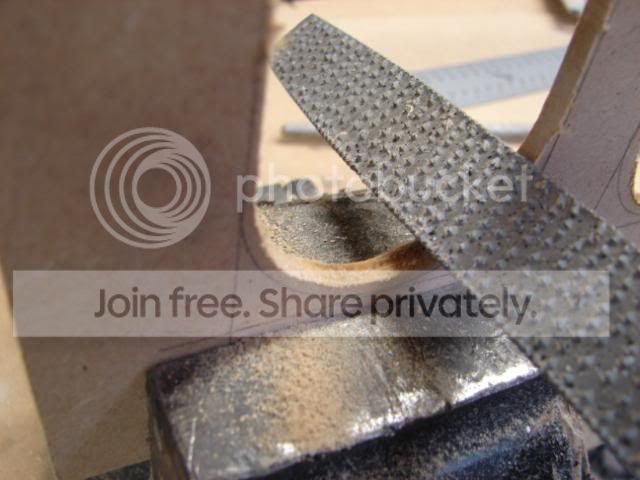

Afwerken met grove vijl, minder grove vijl ... dremel en schuurpapier voor een zachte rand.

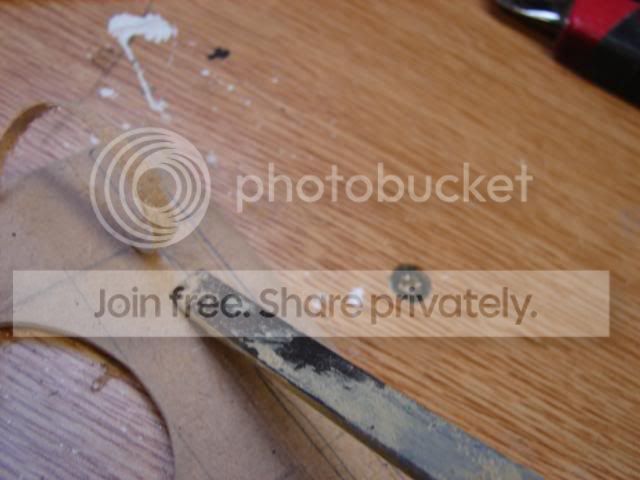

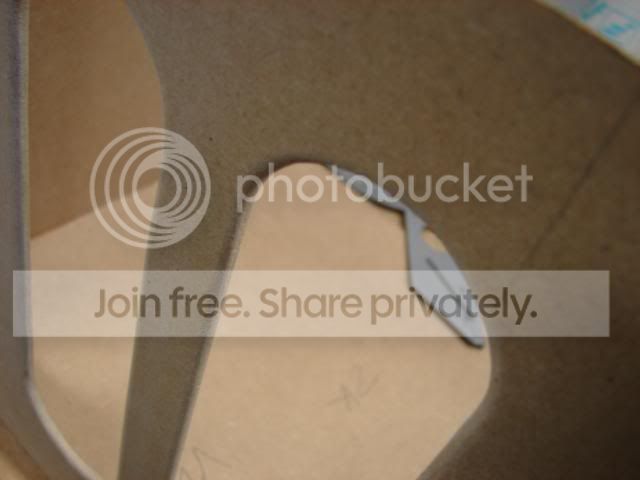

Moederbordje is iets te groot, daarom maak ik een voeg in het hout met een bijtel.



Het resultaat momenteel.



...
nog wat nu:
Ik was dus mijn werkhuis aan het opruimen.
het drukke kot
http://i183.photobucket.com/albums/x205/tomcat175/DSC04246.jpg

is veranderd naar een leger kot
http://i183.photobucket.com/albums/x205/tomcat175/Cubicdimensions/DSC04984.jpg

Rekken gehaald in de gamma (op reclame ) en inelkaar gezet.
hierin komt dan alles te staan wat ik niet vaak nodig heb.
http://i183.photobucket.com/albums/x205/tomcat175/Cubicdimensions/DSC04973.jpg

PlayStation 1 gevonden misschien nog handig om later te repareren en retro te spelen.
http://i183.photobucket.com/albums/x205/tomcat175/Cubicdimensions/DSC04979.jpg

tomcatt zei:

PlayStation 1 gevonden misschien nog handig om later te repareren en retro te spelen.
http://i183.photobucket.com/albums/x205/tomcat175/Cubicdimensions/DSC04979.jpg

Klik om te vergroten...

Amaai,is da 1 van u eerste modding projects?
en van waar haalt gij al dieje hardware?
Het is juist daardoor dak ni kan oefene me modde

hehe, inderdaad !
altijd al in mij gehad om dingen af te breken (en dan weg te gooien )

Die hardware heb ik hier al eventjes liggen. Heb pas 2 computers gekregen die iemand wou weggooien, en had nog een pc van vroeger. Op het containerpark liggen er ook vaak... neem die mee ... draai harde schijven en alles eruit, en gooi dat ijzer terug weg en dan komde daaraan

mja, voedingen kunnen handig zijn om te experimenteren met fans ^^
3,3V, 5V, 7V, 12V, 15,3V, 17V en 24V kun je erop vinden

schoon werk..
vanvoor plaats je dus ook stoffilters?

Heb hier ooit mijn ergernis gezet van da wij niks moge meepakke opt containerpark,als iemand zich da nog herinnerd

wim_gunner zei:

Heb hier ooit mijn ergernis gezet van da wij niks moge meepakke opt containerpark,als iemand zich da nog herinnerd

Klik om te vergroten...

Als ze het ni zien wete ze het ook ni
vroeger hebk zo veel pc onderdelen meegepakt

leuk project ben benieuwd naar het resultaat

BEdankt voor de reacties

Ik heb nog even doorgewerkt natuurlijk.

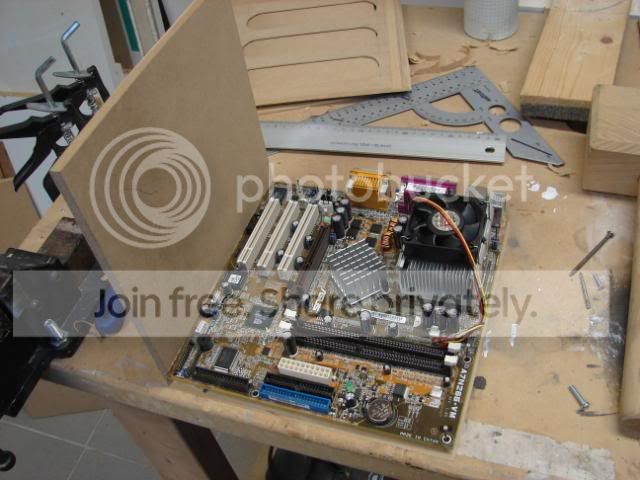

Eerst het moederbord plaatsen en passen. (en tot de veronderstelling komen dat mijn kubus dus inderdaad 4 mm te klein is ^^



Ik heb geen mogelijkheid om een schroefdraad te tappen (en weet ook niet of dat mogelijk is in mdf hout). Daarom heb ik met boutjes en schroefjes gewerkt.


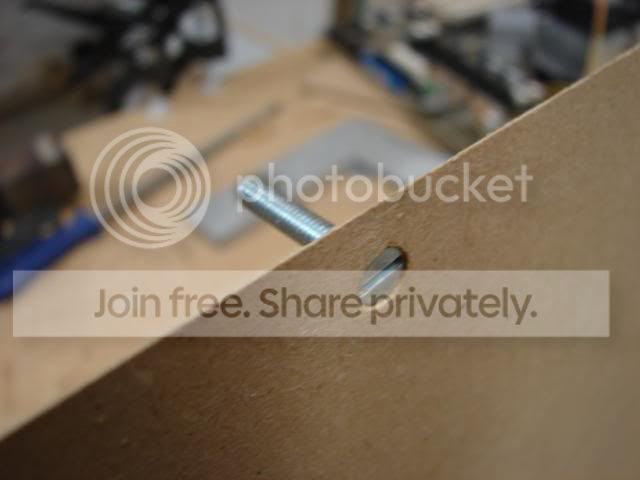

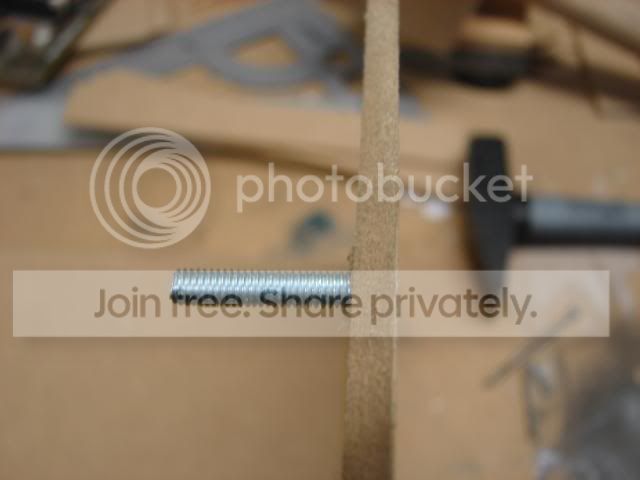

De eerste schroef is verzonken in de buitenkant, zo kan ik het nadien opvullen met plamuur en mooi verven.



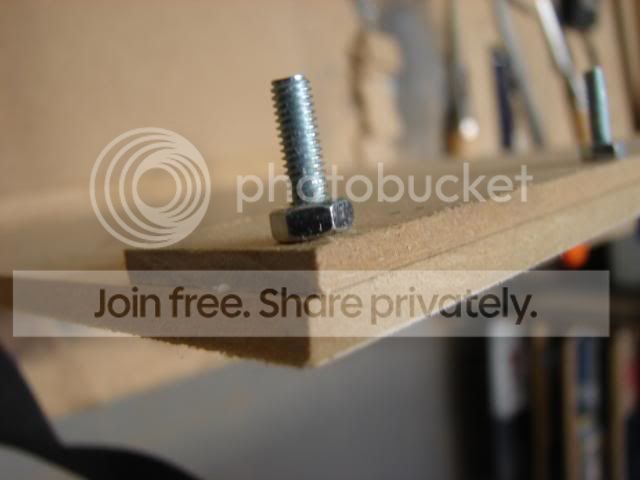

Vastgemaakt via een ander stukje hout met lijm en een moertje.


http://i183.photobucket.com/albums/x205/tomcat175/Cubicdimensions/DSC05001.jpg
http://i183.photobucket.com/albums/x205/tomcat175/Cubicdimensions/DSC05002.jpg

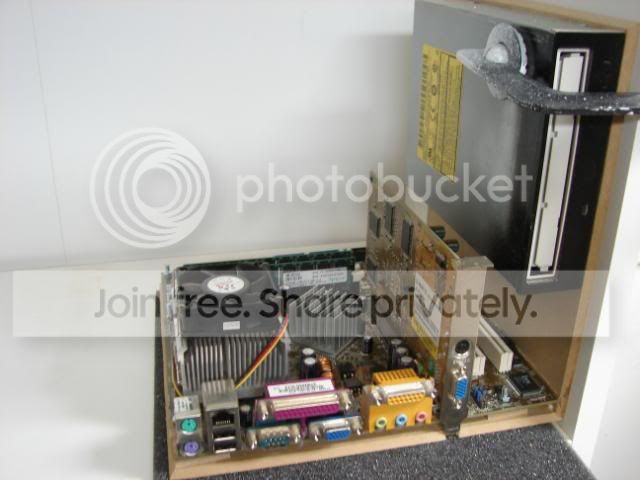

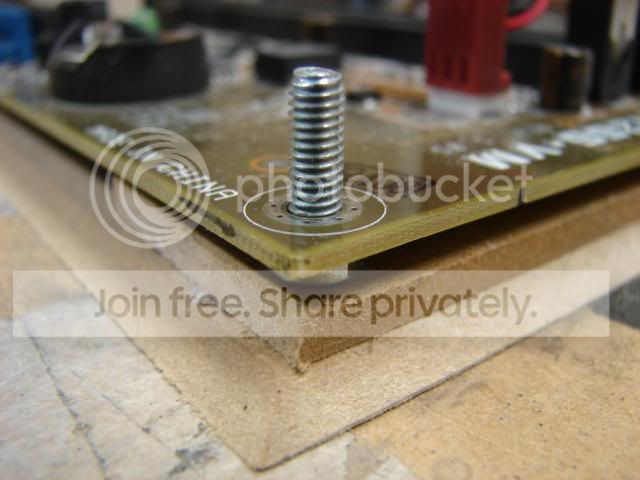

Daar wordt dan het moederbord aan vast gemaakt met een ander boutje.



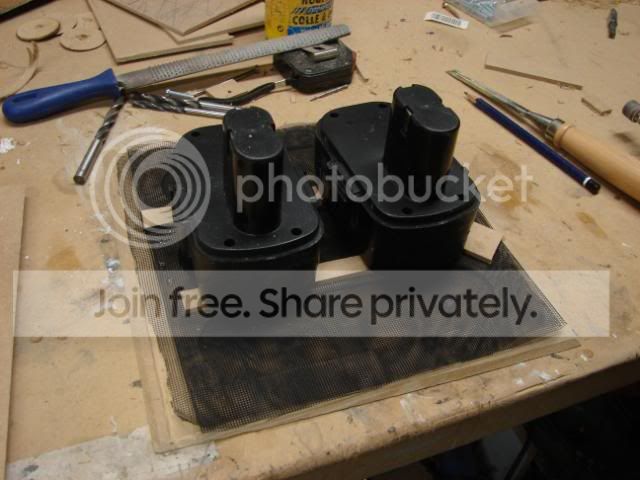

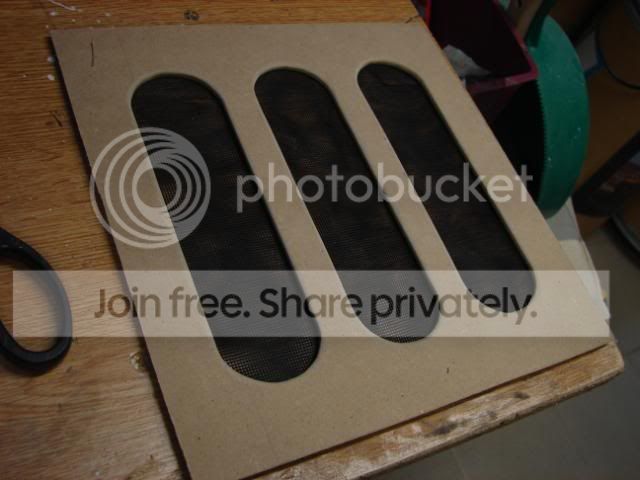

Vervolgens wat vliegendraad genomen, en vastgelijmd met heel veel pattex





En ervoor gezorgd dat de DVD-CD dinges ook vastzit.


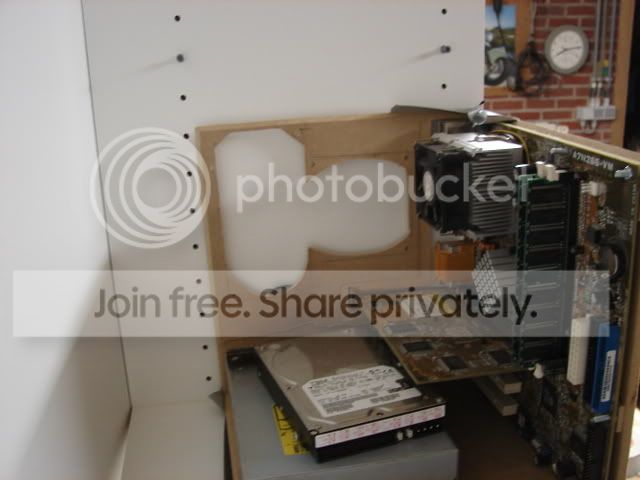

De PSU en harde schijf past, en er zit zelfs nog een GeForce4 Grafische kaart in momenteel :applause:

Cheers

mhm vliegengaas, goei idee

en Meten is Weten!

op het internet stond dat de moederbordjes van µATX 24cm waren ongeveer.
met snel te zijn heb ik dus niet gelet dat ze 244mm waren xD

Nice nice !

ziet er nice uit
en vliegengaas hmm ken ik toch lijk niet kan aan mij liggen

Enja wel nog subtiel opgelost om de grote van uw mobo

Vandaag weer gemerkt dat een simpele afkortzaag toch niet zo nauwkeurig is...
hardware werkt bovendien ook niet meer zo goed, en de rest valt ook een beetje tegen...
daarom heb ik niet veel moeite gestoken in de achterkant van de kubus die ik vandaag gemaakt heb.



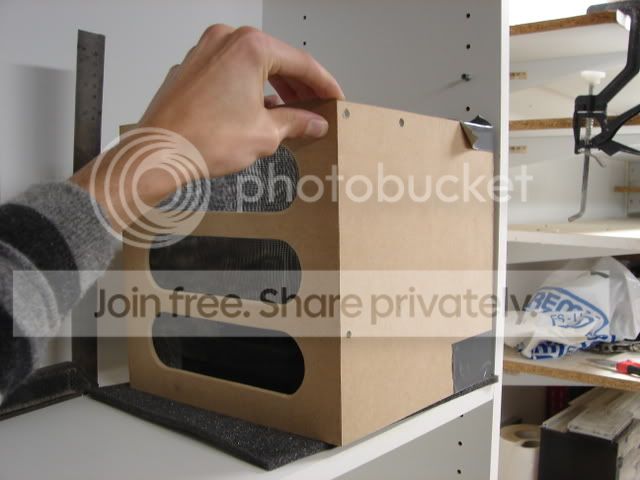

De voorkant past nog wel, voeding ook, en ventilator vanachter ook...
op naar het lijmen ^^
sorry voor slechte foto's ... maar hij staat nu stevig te drogen, dus dan laat ik hem best even staan

die voorkant is wel gwn nice
