Hey

Ik zou graag de stockradio van mijn Mercedes avantgarde vervangen (model) https://www.google.be/search?q=mercedes+avantgarde+2003+cabrio&espv=2&biw=1920&bih=950&tbm=isch&imgil=FBYypK5wVHHdsM%253A%253BpCv67y5bIxdSiM%253Bhttp%25253A%25252F%25252Fipocars.com%25252Fvehwp%25252Fmercedes_benz%25252Fpage_63.html&source=iu&pf=m&fir=FBYypK5wVHHdsM%253A%252CpCv67y5bIxdSiM%252C_&usg=__3oxGOVHYuf5hH2TU-ccPR0kxnpQ%3D&ved=0ahUKEwiK8_aeiIXQAhWlA8AKHV6zC0QQyjcIJw&ei=xjsXWIr4LqWHgAbe5q6gBA#imgrc=Kqq17Qb_W9vDYM%3A.

Nu de radio die ik voor ogen heb is de volgende: PIONEER MVH-X380BT Pioneer MVH-X380BT - Pioneer MVH-X380BT - Autoradiostore.be heb er vervolgens ook even een linkje bijgedaan naar de specs van deze radio.

Nu mijn vraag is het volgende hoe moet ik te werk gaan bij het aansluiten van deze radio? Ik heb zonet met veel moeite de stockradio van mijn auto eruit gehaald om eens te bekijken welke bedradingen er allemaal aanwezig zijn. In de volgende link een afbeelding van de huidige situatie. https://gyazo.com/8748eff6ddd30932da932780a0c6007d

Als ik naar de afbeelding kijk van de nieuwe radio zie ik eigenlijk niet dezelfde aansluitingen die ik momenteel heb. Dus hoe moet ik te werk gaan om deze nieuwe radio aan te sluiten? Bestaan er kabels waardoor ik de aansluiting kan omvormen? zoja waar vindt ik deze?

Alvast bedankt!
i

ikbenben

Legacy Member
Dat is allemaal met iso-stekkers. 2 iso-stekkers (1 voor de spanning en 1 voor aansluiting van de speakers), 1 antenne en nog 1 extra voor cd-lader of iets dergelijks.
Gewoon plug and play.
i

ikee12

Legacy Member
ikbenben zei:
Dat is allemaal met iso-stekkers. 2 iso-stekkers (1 voor de spanning en 1 voor aansluiting van de speakers), 1 antenne en nog 1 extra voor cd-lader of iets dergelijks.
Gewoon plug and play.
Klik om te vergroten...

bedankt voor je antwoord!

Die van de CD heb ik in elk geval niet meer nodig, maar als ik het goed heb zie ik op de pioneer radio maar één aansluiting dit lukt toch niet dan?
https://gyazo.com/a926222368cedfeaf4e23c96bc1ffdf9

Het is de eerste keer dat ik dit doe dus ik heb hier niet echt veel verstand van :)
A

Anoniem09

Legacy Member
ikee12 zei:
bedankt voor je antwoord!

Die van de CD heb ik in elk geval niet meer nodig, maar als ik het goed heb zie ik op de pioneer radio maar één aansluiting dit lukt toch niet dan?
https://gyazo.com/a926222368cedfeaf4e23c96bc1ffdf9

Het is de eerste keer dat ik dit doe dus ik heb hier niet echt veel verstand van :)
Klik om te vergroten...

Er zitten verloopkabels bij die Pioneer, dus zou inderdaad zo moeten lukken. Als het echt niet past, dan hebben ze in auto5 wel genoeg verschillende verloopstekkertjes.
i

ikbenben

Legacy Member
koenpje zei:
Er zitten verloopkabels bij die Pioneer, dus zou inderdaad zo moeten lukken. Als het echt niet past, dan hebben ze in auto5 wel genoeg verschillende verloopstekkertjes.
Klik om te vergroten...

Dit dus.
i

ikee12

Legacy Member
Ik heb eergisteren men radio ontvangen en heb meteen geprobeerd om hem te installeren, natuurlijk paste er weer iets niet.

De aansluiting van de antenne kwam niet overeen, dus heb ik hiervoor een tussenstuk gaan halen, waardoor het uiteindelijk wel past.

Dus vandaag meteen nog eens geprobeerd alles (denk ik) netjes aangesloten, maar ik krijg niets uit de radio. Hij wilt niet opstarten, ik denk dat ik nochtans met de iso kabels niet kan missen want er zijn maar twee mogelijkheden. De ene heeft 8 pintjes, heb ik aangesloten op het tussenstuk met 8 pintjes, de andere heeft er 4, heb ik aangesloten op het tussenstuk met 4 pinnentjes.
Nu wat me opvalt is dat bij die laatste er enkele pinnetjes niet overeenkomen, zou het daar aan kunnen liegen?

https://gyazo.com/5c9ffcc5084477d24109394ff7004467
f

fantaboy

Legacy Member
die pinnetjes moeten overeen komen anders is er geen contact
i

ikee12

Legacy Member
fantaboy zei:
die pinnetjes moeten overeen komen anders is er geen contact
Klik om te vergroten...

Dus met die bij geleverde verloopkabel kan ik niets doen? ik weet niet of je die kabeltjes kan verplaatsen?
f

fantaboy

Legacy Member
die kan je verplaatsen maar dan moet je weten welke kabel waar moet zitten
in de meeste gevallen is degene met 8 kabels voor de luidsprekers
( groen grijs paars wit) de tweede is voor de stroom ( rood geel oranje zwart blauw soms ook een roze)

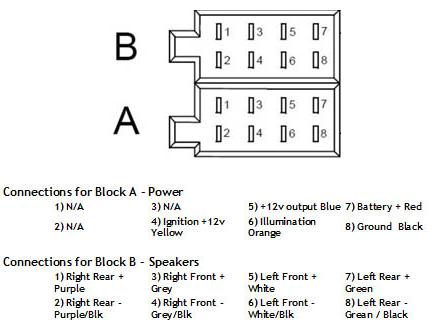

https://www.winparts.be/interieur-a...rness-iso/p708521_900_900/car-harness-iso.jpg

ik heb deze link snel gevonden

Geel is +12v constante stroom con 4
Rood is geschakelde stroom con7
zwart is massa of grond con 8
blauw is antenne con 5
oranje is verlichting con 6
Roze is telefoon mute con 2
con betekent connector of de plaats waar het kabeltje zou moeten zitten
Ik heb zitten zoeken op google maar voor mercedes kom ik meestal op poolse sites of toch van die kanten.
ik heb ook gemerkt dat er geen geschakelde stroom is voorzien dus het kan zijn dat de rode en de gele samengevoegd moeten worden dan moet de radio manueel uitgeschakeld worden.
i

ikee12

Legacy Member
fantaboy zei:
die kan je verplaatsen maar dan moet je weten welke kabel waar moet zitten
in de meeste gevallen is degene met 8 kabels voor de luidsprekers
( groen grijs paars wit) de tweede is voor de stroom ( rood geel oranje zwart blauw soms ook een roze)

https://www.winparts.be/interieur-a...rness-iso/p708521_900_900/car-harness-iso.jpg

ik heb deze link snel gevonden

Geel is +12v constante stroom
Rood is geschakelde stroom
zwart is massa of grond
blauw is antenne
oranje is verlichting
Roze is telefoon mute
Klik om te vergroten...

Bedankt voor je reactie, ,normaal gezien zou ik dezelfde kleuren moeten terug vinden in de iso aansluiting van mijn auto?

Deze kleuren vindt ik iig terug op mijn kabel met 4 pinnetjes:
Geel is +12v constante stroom
Rood is geschakelde stroom
zwart is massa of grond
blauw is antenne (remote)
f

fantaboy

Legacy Member
ik heb de vorige reactie aangepast. Normaal zou een iso stekker universeel moeten zijn maar sommige fabrikanten nemen het niet zo nauw om de volgorde te volgen o.a. VW

Heb je de vorige radio manueel moeten uitzetten of ging dit met het contact?
Ik zit naar die diagrammen te kijken maar de geschakelde 12v word daar nooit in gebruikt, als dat zo is moeten de rode en de gele gecombineerd worden om uw radio aan te krijgen.
i

ikee12

Legacy Member
fantaboy zei:
ik heb de vorige reactie aangepast. Normaal zou een iso stekker universeel moeten zijn maar sommige fabrikanten nemen het niet zo nauw om de volgorde te volgen o.a. VW
Klik om te vergroten...

Heb zo de indruk dat dit met mercedes ook het geval is, net de bekabeling van de auto eens nagekeken, natuurlijk komen die kleuren niet overeen :/

https://gyazo.com/1ae7e41b461fb4173907c892c5dada01

Ik zie een

Bruine
rood/blauwe
Groen/bruine
blauw/witte
W

Wolfken

Legacy Member
De kleur is niet belangrijk, de plaats van contacten wel.
Om de radio te doen spelen heb je maar drie draden nodig van stekker A, A4, + voor contact, A7, plus na contact en A8, de negatief.
Als de tekening van de link van fantaboy klopt, is A7 niet aangesloten, dan kun je A4 en A7 met dezelfde draad aansturen, maar dan moet je de radio elke keer manueel aan en afzetten.

i

ikee12

Legacy Member
Heb het probleem kunnen oplossen, heb zowel de gele als de rode draad van mijn radio aan elkaar gekoppeld, waardoor de radio nu wel werkt. De blauwe draad heb ik losgekoppeld aangezien ik deze niet nodig had. Het enige wat nu nog een probleempje geeft is dat de verlichting van de radio blijft branden wanneer ik hem afzet (wat nu trouwens wel steeds manueel moet gebeuren). Op zich geen probleem voor mij, ik denk nu trouwens niet dat dit zoveel energie van de batterij zal verbruiken.
f

fantaboy

Legacy Member
als ik het begrijp hebben ze bij Pioneer de basis verlichting via de geschakelde 12v lopen in plaats van de power knop van de radio of er moet een kabel lopen die constant stroom op A6 zet. Op de foto lopen nog 2 of drie kabeltjes maar ik zie niet goed waar die heen gaan, een volle blauwe, zwarte en/of zwarte/wit

Blauwe gaat precies naar A1
b

beemer036

Legacy Member
Blauw is verlichting ;)....bij BMW alleszins (wit/blauw).

En ga aub niet knippen in de kabels, er zijn meer als genoeg stekkers verkrijgbaar.
Zoals eerder gezegd; als de standaard geleverde set van pioneer niet werkt, ga dan even naar de Auto5, koop daar een stekker specifiek voor uw Mercedes model e voila, 9/10 werkt alles zoals het hoort.
Bij die sets zijn de geel/rode kabels ook al voorzien van mannekes/vrouwkes plugskes zodat je die (als je wenst) kan koppelen.
