tekenen, zagen, schuren, vijlen, bloed, zweet en tranen ... krijgen eindelijk wat resultaat

Inderdaad mooi gedaan.

heel mooi resultaat zelfs

morgen weer verder doen

de witte balkjes die ik heb geschuurd vandaag hebben me 3 uur gekost ... daar komen dan die 5 steuntjes bij ... en toen was ik het wel moe

ma goed dat er zoiets als 'weekend' bestaat

haha
ja tis waar

Ene de moeite al 3uur schuren

amai, schoon werk

Mooi gedaan, respect voor je geduld en toewijding !

Ik ben begonnen in Sketchup een kastje te maken van plexi om dan misschien in het echt te verwezenlijken. Welke dikte zou je me aanraden van panelen ? 5mm vind ik wat dun, dus 8mm of 10mm ?

LaVeLLe zei:

Mooi gedaan, respect voor je geduld en toewijding !

Ik ben begonnen in Sketchup een kastje te maken van plexi om dan misschien in het echt te verwezenlijken. Welke dikte zou je me aanraden van panelen ? 5mm vind ik wat dun, dus 8mm of 10mm ?

Klik om te vergroten...

8mm moet normaal wel genoeg zijn. Eventueel kan je gebruik maken met 3mm panelen, en dan met plexi-verbindingen de panelen aan elkaar maken.
Als je met 8mm werkt, dan zou je schroefdraad kunnen tappen en met M4 boutjes de platen aan elkaar bevestigen

ik heb een vraagje over elektronica ...

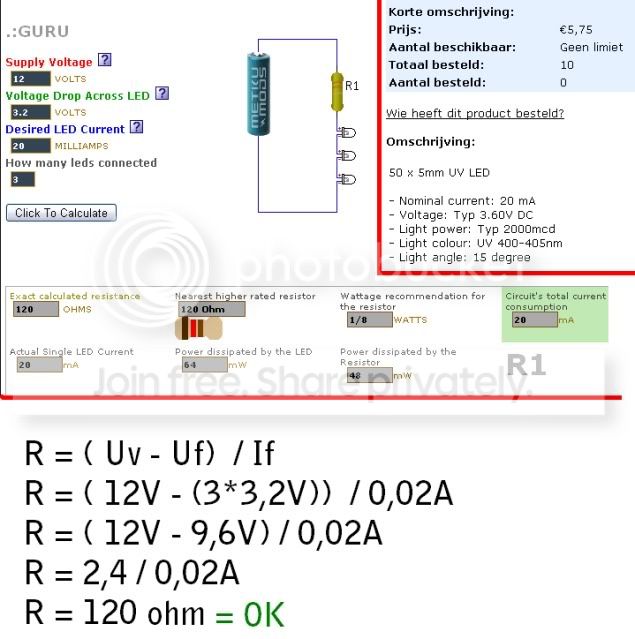

UV LEDs hebben volgens de koopwebsite 3,6V nodig om goed te branden
Via andere websites, zoals wikipedia en elektro websites, lees ik op tabellen af dat UV LEDs maar 3,1V nodig hebben ...
Nu weet ik niet op welke waarde ik me moet baseren, als ik een opstelling maak zoals hieronder dan werken ze op beide spanningen, maar ik wil niet dat de levensduur dan verkort als ik er te veel stroom door stuur .. of kan dat geen kwaad ?





moetk nu weerstanden van 120 ohm, of 68 ohm nemen ... of waardes ertussen ? xD

ik zou persoonlijk al eerst werken in parallel en niet in serie
En voor de spanning van uw uv led zou ik gewoon een datasheet ervan opzoeken
ben je zeker

En ik zou werken op 3.1V met een stroom van 20mA. De stroom is het belangrijkst de led zal helderder branden door een hogere stroom en niet door een hogere spanning. Of dat heeft mijn docent vorig jaar mij toch wijs gemaakt

Hoeveel geld heb je tot nu toe aan deze mod al uitgegeven ongeveer, als ik mag vragen?

Tom,

Kende zo geen goeie sites voor de basis te leggen voor electronica en dergelijke? Want mijn niveau daarover is dus echt, maar dan ook echt niets

ik ken er ook heel weinig over hoor
Wat ik ken heb ik van de elektronica faq op casejunkies.com (forum) ...
DATASHEET van een UV LED? Hoe vindt je zo iets, ik heb er wel gevonden .. maar die stemmen totaal niet overeen met zo iets als ik hier heb liggen, er staat ook geen nummer ofzo op om na te gaan ... hmm

Misschien dat ik het dan toch op 3.2V of 3.1V hou net zoals Wikipedia zegt... dan branden ze maar iets minder ... maar ben ik toch zeker dat ze het lang volhouden

het verhaal van parallel en serie begrijp ik nog altijd niet goed ...
Ik meende er 3 in serie te zetten met een weerstand, en dan telkens een nieuwe serie (van 3Leds ) parallel over de stroom te zetten.

Waarom dan allemaal apart ? als er 1 kapot is ... dan vervang je toch alleen die ene (zoeken tussen 3) ... of mis ik iets ?

EDIT: @ Kenspectre
Euhm, moet ik even nadenken hoor... ik zal er nog wel eens een overzichtje van maken binnekort

overzichtje van bedragen tot nu toe
let wel op dat de bedragen zijn verspreid over... euhm 6 maanden nu

http://i183.photobucket.com/albums/x205/tomcat175/kostprijs21mei.jpg

dat loopt toch wel snel op zelfs al zijn zijn het steeds kleine bedraagjes

Ik ben echt nieuwsgierig hoe het eraan toe gaat bij het werven van een sponser. Is dat dan zoiets als: Hey ik ben Tom, en bouw een PC buiten categorie, geen zin om te sponseren?

Pilaarbijter zei:

Ik ben echt nieuwsgierig hoe het eraan toe gaat bij het werven van een sponser. Is dat dan zoiets als: Hey ik ben Tom, en bouw een PC buiten categorie, geen zin om te sponseren?

Klik om te vergroten...

hmm, weet ik ook nog niet - ik denk dat dat eerder via contactpersonen gaat die bij de bedrijven werken...
bijvoorbeeld ACRyan krijgt zoveel requests binnen, dat ze zeggen dat ze alleen de beste cases sponsoren... maar uiteindelijk zie je ook cases die helemaal niet zo geweldig zijn, en die sponsoren ze dan ook. Maar die mensen kennen dan weer mensen die bij ACRyan werken bvb

Ik heb geluk gehad dat Ik heb mogen stage lopen in een computerzaak die modding gear verkoopt, daarbij hoop ik dat IT-service een groot deel van de waterkoeling sponsort, of de hardware ... maar dat weet ik dus allemaal nog niet zo goed

Schuren, vijlen … totdat ik er bij neerviel ^^



Elk latje is aan beide kanten geschuurd, eerst korrel 180, daarna 240





Mijn lampjes zijn er nog niet, maar ik heb al eens geprobeerd of het gemakkelijk ging om de LEDs in de balkjes te plaatsen…



En aangezien ik het schuren moe was, heb ik weer even verder gewerkt aan het reservoir onder in de bodem.





Zoals je ziet zal het grootste gedeelte belicht worden met een UV CCFL (deze is een blauwe die ik gebruik om te experimenteren)
Er moet ook nog genoeg plaats zijn voor de 2 pompen


(ze passen normaal gezien juist ! … anders dan zien we later wel voor oplossingen.)

Onder het reservoir heb ik Alu folie gebruikt, en achter de CCFL heb ik een plaatje alu gebogen (dat blinkt ook heel erg)
Dus krijg je een weerspiegeling van de zijkanten en bodem.



Dat is niet het enigste licht.
In de zijkanten komen dus LEDs



En alle zijkanten uit hout worden ook voorzien van alu folie.



Per 3 in serie, en dan parallel over de 12V lijn (met weerstandje)



Resultaat:

Als laatste heb ik dan nog het onderste blok voorzien van een laagje primer/grondverf.





http://i183.photobucket.com/albums/x205/tomcat175/ELEMENTSOFFORTUNE/p2/DSC06410.jpg

what's next ?
elke zijkant van LEDs en aluminiumfolie voorzien
Tandwielen tekenen en maken
steuntjes schuren

binnekort verjaardag, dan kan ik een trapezeboor halen ... xD en mijn rijbewijs hopelijk : woohoo:

Als ik het goed begrijp komen die houten balkjes die in alufolie gewikkeld zijn, in het reservoir terecht?

de houten balkjes komen net buiten het reservoir.

http://i183.photobucket.com/albums/x205/tomcat175/ELEMENTSOFFORTUNE/p2/DSC06360.jpg

de lampjes schijnen dan het naar het reservoir toe, waardoor je normaal gezien ... het water en tandwielen ziet
